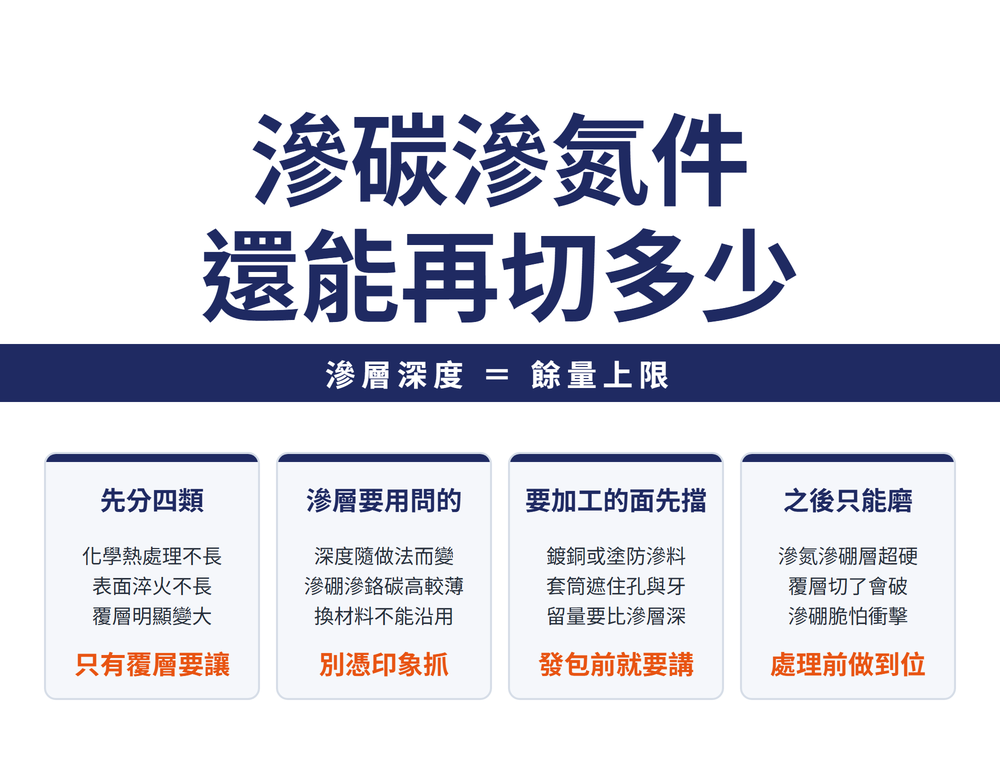

滲碳滲氮件還能再切多少:滲層就是餘量上限,磨穿了硬度就沒了
表面強化件的精加工有一條天花板:滲層有多深,你就只能切多少。這篇把表面處理依「會不會長尺寸」分成四類,說明滲層與餘量的關係、後面還要加工的面要怎麼先擋掉,以及哪一種處理之後只能磨不能切。
一、表面強化件的餘量有天花板
一般件的精加工餘量,只要夠修掉變形與前一道的刀痕就行。表面強化件多一條限制:你切掉的每一分,都是從硬化層裡切的。
🔑 判準一句話:滲層深度就是精加工餘量的上限。切過頭,尺寸會對、硬度會沒有——而且從外觀完全看不出來,要到裝上去磨損才發現。
一般件的餘量怎麼估,見〈加工餘量留多少:六個術語、四個影響因素與查表法〉;本篇只講表面強化件多出來的那一條。
二、先分四類:這個處理會不會把尺寸變大
收到圖面標著表面處理時,第一個要問的不是硬度多少,而是它會不會長尺寸——這決定你前一道要不要先留、留在哪一面:
| 類別 | 例 | 對尺寸 |
|---|---|---|
| 化學熱處理(改變表層成分) | 滲碳、滲氮、碳氮共滲、滲硼、滲鉻 | 基本不增加(熱處理變形另計) |
| 表面淬火(不改變成分) | 高週波感應淬火、火焰淬火 | 基本不增加(熱處理變形另計) |
| 表面化學處理 | 滲氮、滲硫、磷化 | 略有增加(磷化約 5～15μm) |
| 表面覆層處理 | 鍍硬鉻、堆焊、氣相沉積 | 🔴 明顯增加,量級最大(鍍硬鉻約 0.3～0.5mm) |
註:滲氮兩類都列;發黑膜更薄,約 0.6～0.8μm。
📌 前兩類與後兩類還有一個差別在後續加工時會遇到:化學熱處理與表面淬火的硬化層與基體是平緩過渡,沒有明顯分界;覆層與薄膜則是貼上去的一層,分界清楚。過渡型切過頭是硬度慢慢掉,覆層型切破就是直接見底。
🔴 四類裡只有覆層類需要在前一道就先把尺寸讓出來,其餘三類的主要風險不是變大,是變形——那一段見〈熱處理件收回來不對怎麼判:硬度不均、變形,與放兩天才裂的那一種〉。
三、滲層深度怎麼問、怎麼用
滲層深度不是一個固定值,它跟處理方式、材料與時間都有關,同一種處理不同做法可以差很多。所以這個數字要向熱處理端要,不要憑印象抓。
| 要問的 | 為什麼加工端需要它 |
|---|---|
| 滲層深度(有效硬化層) | 它就是精加工餘量的上限 |
| 用哪一種做法 | 同一種處理換個做法,滲層深度與處理時間都會變 |
| 哪些面要強化 | 沒指定就是整件都做,包括你後面還要加工的面 |
📌 量級參考(典型範圍):氣體滲氮約在 480～600℃ 下處理 40～70 小時,滲層深度約 0.4～0.6mm——精加工餘量的上限就這麼薄。滲碳則在約 850～950℃ 進行,溫度高得多。兩者製程條件差這麼多,滲層深度自然也不同——實際數字仍以該批熱處理端提供的為準。
⚠ 滲硼、滲鉻有個反直覺的規律:含碳量越高,同樣處理反而滲得越薄。滲碳、滲氮件別直接比照;換材料重下一批,仍不能沿用上一批的滲層假設。
🔵 薄膜級的兩種可以當成不影響餘量(膜厚:發黑約 0.6～0.8μm、磷化約 5～15μm;氣體滲氮滲層約 0.4～0.6mm),但它們仍會改變表面粗糙度與抗蝕表現,驗收條件要另外談。
四、後面還要加工的面,要先擋掉
滲碳、滲氮這一類是整件進爐,沒有特別交代就是整件都滲。如果某個面後面還要鉸、還要攻牙、還要配合,那個面滲硬之後就很難處理了。
| 防滲做法 | 適用情況 |
|---|---|
| 鍍銅 | 要擋的面積大、形狀單純 |
| 塗防滲塗料 | 局部、形狀複雜 |
| 套筒或套螺絲遮蔽 | 孔、螺紋這類後面還要配合的部位 |
| 留餘量,滲完再切掉 | 最直接,但要確認餘量大於滲層 |
🔴 最後一種最常用也最常出錯:留的餘量要比滲層深才切得乾淨,否則切完那一面仍有殘留的硬化層,後面的鉸刀、絲攻照樣吃不動。
📌 這件事要在發包前決定,不是收件後。哪些面不滲屬於圖面與製程的一部分——熱處理插在哪一刀之前,見〈加工順序怎麼排:階段劃分、工序集中或分散、熱處理插在哪〉。
五、哪一種之後只能磨
強化層硬到一定程度之後,能不能再切就不是餘量問題,而是刀具材料撐不撐得住:
| 狀況 | 最後一道怎麼做 |
|---|---|
| 滲氮、滲硼這類超高硬度層 | 研磨為主;尺寸與表面要在處理前就做到位 |
| 滲碳淬火後的一般硬度 | 硬車、硬銑或研磨都可能,依硬度與精度選 |
| 覆層類(如鍍硬鉻) | 研磨修整為主,切削容易破壞覆層與結合面 |
🔴 滲硼這一類還有一個代價要一起看:硬度最高,但脆性也最大,受衝擊容易剝落。它不適合斷續切削或會受撞擊的部位——選它之前要先問這個件會不會受衝擊。
硬態精加工要不要用車代磨,見〈硬車削指南:HRC45–65 以車代磨怎麼做〉;各狀態的加工性見〈熱處理如何影響加工性:退火淬火回火滲氮全解析〉。
六、常見問題 FAQ
Q:滲碳件精加工可以切多少?
上限就是滲層深度,而且要留安全量,不能剛好切到底。滲層深度隨處理方式、材料與時間而變,要向熱處理端取得該批的實際值,不要沿用上一批的假設——同一種處理換個做法,深度就會不一樣。
Q:表面處理會讓尺寸變大嗎?
看是哪一類。化學熱處理與表面淬火基本不增加尺寸,主要變化來自熱處理變形;發黑與磷化是薄膜級,略有增加;覆層類如鍍硬鉻的增加量級最大,要在前一道先把尺寸讓出來。
Q:後面還要攻牙的孔,怎麼避免被滲硬?
在發包前指定防滲:可以鍍銅、塗防滲塗料,或用套筒與套螺絲遮蔽;也可以留餘量等滲完再切掉,但餘量必須比滲層深,否則切完仍有殘留硬化層,絲攻一樣吃不動。
Q:切過頭了看得出來嗎?
外觀看不出來。硬化層被切掉之後尺寸仍然正確,表面也正常,要等零件裝上去承載、磨損異常才會發現。所以這件事要靠事前算餘量,不能靠事後檢查。
