乾銑削怎麼做：鑄鐵、鋼、鋁與不鏽鋼的四類對策
銑削是最早被證明「乾比濕好」的加工方式，原因不在環保，而在刀片切入切出時的熱衝擊裂紋。但四類材料的乾銑削瓶頸完全不同：鑄鐵與鋼卡在刀具材料門檻、鋁合金卡在積屑瘤與矽硬質點、不鏽鋼卡在塗層、超高強度鋼卡在刀具剛性。這篇分開講。
一、銑削為什麼是乾切削最先站穩的地方
切削液在銑削裡有一個反效果，車削沒有。端銑的刀片是斷續切削：切入工件時被切削液冷卻、離開時溫度又拉高，一轉一次冷熱循環。這種劇烈的溫度變化會在刀片內部產生交變熱應力，最後表現為熱衝擊裂紋（俗稱熱龜裂）。
乾銑削一樣有加熱與冷卻的循環，但溫度變化幅度小得多，剩下的問題可以靠刀具材料、刀體結構與幾何參數處理掉。所以在銑削這個工法上，乾切削不只是「可以接受」，而是可以得到比濕切削更理想的結果，這也是乾切削目前應用最廣的一塊。至於整體的冷卻方案怎麼挑，見切削液怎麼選。
二、鑄鐵與鋼：CBN 要先過兩道門檻
立方氮化硼（CBN，Cubic Boron Nitride，硬度僅次於鑽石的超硬刀具材料）耐熱性與高溫硬度都高，是鑄鐵與淬硬鋼乾銑削的主力。但把經濟性一起算進去之後，它有兩道明確的門檻：灰鑄鐵與球墨鑄鐵的自由石墨含量要低於 5%，鋼的硬度要在 45HRC 以上，而且工具機的主軸轉速與進給系統要跟得上，才划算。CBN 的材質細節見CBN 與 PCBN 刀具指南。
| 材質與工序 | 切削速度 (m/min) | 進給量 (mm/r) | 切深 ap (mm) |
|---|---|---|---|
| 灰鑄鐵 精加工 | 1000～2000 | 0.2～0.3 | 0.3～0.4 |
| 灰鑄鐵 粗加工 | 1000～1500 | 0.4～0.5 | 1～3 |
| 淬硬鋼 精加工 | 100～250 | 0.05～0.4 | 0.05～0.2 |
| 淬硬鋼 粗加工 | 60～100 | 0.2～0.4 | 0.5～1.5 |
上表為 CBN 乾銑削的參考範圍（來源：《乾切削加工》第 4 章），不是特定刀具的建議值，實際請以所用刀片的型錄與工具機條件為準，換算方式見立銑刀切削條件計算指南。另有一種把速度再往上推的做法：用陶瓷或 CBN 高速銑削鑄鐵，讓切削區進入紅熱狀態、材料降伏強度下降，切削力可觀降低、切除效率明顯提高，且因為多數熱量被切屑帶走，工件熱變形反而更小。這條路對工具機剛性與轉速的要求很高，屬於少數產線的方案，不是通則。
三、鋁合金：鍛造與鑄造是兩個不同的問題
鋁合金乾銑削常被當成同一件事，實際上分兩類，瓶頸完全不同。
鍛造鋁合金（例如航太部件用的 AlZnMgCu1.5）的主要問題是積屑瘤。對策是低摩擦係數的刀面：鎢鋼 K10 基體搭配 WC/C、類鑽碳膜或鑽石塗層都有效果。積屑瘤的辨識與其他磨耗型態的區分，見刀具磨損分析大全。
鑄造鋁合金（例如發動機部件用的 AlSi10Mg）的問題不是黏，是矽硬質點。鑄鋁裡的矽顆粒硬度高，多刃斷續切削時不斷衝擊擠壓刀刃，鎢鋼刀具會出現三個症狀：加工一定數量後表面品質與精度明顯下降、刀具磨耗劇烈且容易震動、切削量加大時工件熱變形影響精度。這裡的解法是聚晶鑽石（PCD）——切削力與切削熱都低、過程穩定，適合斷續切削，在相同參數下能維持更好的表面粗糙度，並把後刀面磨耗壓在很低的量級。細節見PCD 聚晶鑽石與鑽石塗層。
四、不鏽鋼：先換塗層，不是先換乾濕
不鏽鋼乾銑削最容易被誤解的一點是「乾切削本身能不能行」。實務上的關鍵變數是塗層與斷屑槽：同一組切削參數下，把 CVD 塗層刀片換成一般 PVD 塗層，壽命不一定改善；換成難加工材料專用斷屑槽的 PVD 塗層刀片並改走乾式粗銑，每刃可加工件數才會出現量級上的提升。
換句話說，在不鏽鋼上判斷乾銑削可不可行之前，要先確認刀片型號是不是選對了——塗層選錯而歸咎於乾切削，是常見的誤判。各塗層的定位見常見刀具塗層材質一覽。
五、超高強度鋼：陶瓷刀具與負倒稜
Ni、Cr、Mo 含量高、硬度超過 45HRC 且韌性良好的超高強度鋼，用一般鎢鋼刀具銑削時壽命短、效率與品質都不理想。可行的方向是氮化矽－氧化鋁基陶瓷刀具乾銑削，並在幾何上採用負倒稜強化刃口、走單齒端面對稱銑削，可把表面粗糙度控制在次微米量級。陶瓷刀具的分類與適用邊界見陶瓷刀具完整指南。

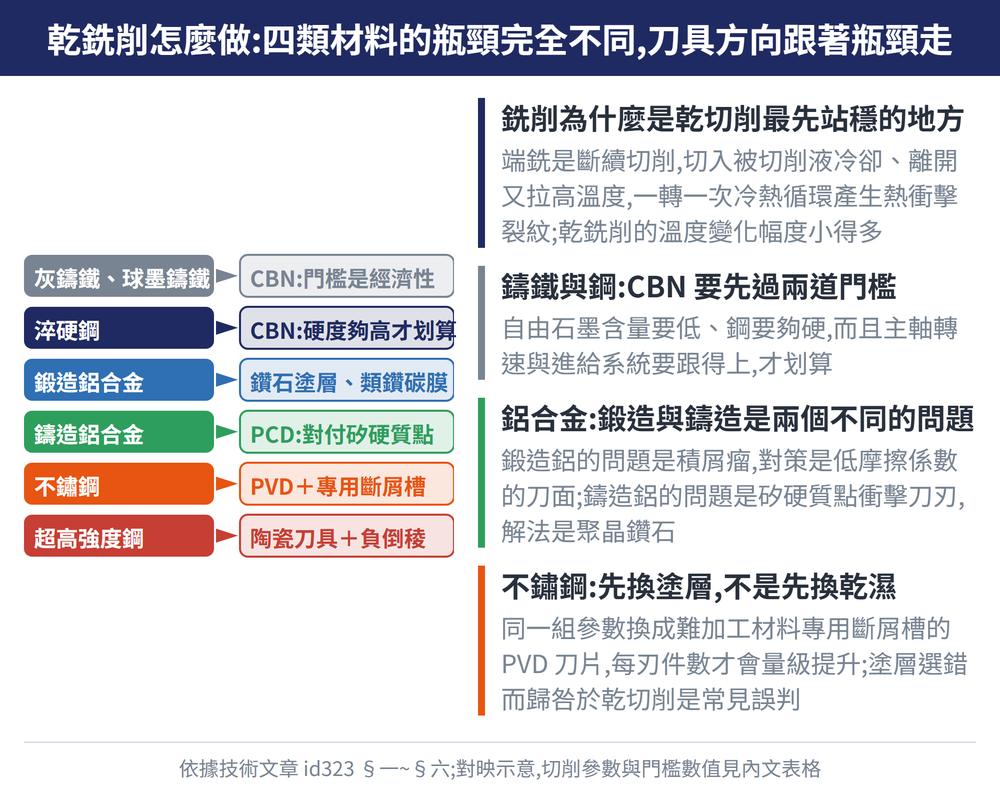

六、四類材料一次看
| 材料 | 主要瓶頸 | 刀具方向 | 前提條件 |
|---|---|---|---|
| 灰鑄鐵／球墨鑄鐵 | 經濟性 | CBN | 自由石墨 <5%、高轉速主軸 |
| 淬硬鋼 | 刀具耐熱 | CBN | 硬度 45HRC 以上才划算 |
| 鍛造鋁合金 | 積屑瘤 | 鑽石塗層、類鑽碳膜、WC/C | 刀面摩擦係數要低 |
| 鑄造鋁合金 | 矽硬質點、崩刃 | PCD | 斷續切削穩定性 |
| 不鏽鋼 | 塗層與斷屑 | PVD＋難加工型斷屑槽 | 先確認刀片選型再談乾濕 |
| 超高強度鋼 | 刃口強度 | 氮化矽－氧化鋁基陶瓷 | 負倒稜、對稱銑削 |
如果現階段不打算完全走乾式，還有一條中間路線：準乾式加工。把噴水口做在刀具前刀面，用極少量的高壓水霧在刀屑接觸面之間形成緩衝層，降低摩擦、幫助切屑自動碎斷，切削液用量遠低於傳統澆注，對鈦合金這類難加工材料也有幫助。
七、常見問題 FAQ
Ｑ：乾銑削真的比濕銑削好嗎？
在銑削這個工法上多數情況是的。切削液會加劇刀片切入切出的冷熱循環，造成熱衝擊裂紋；乾銑的溫度變化幅度小得多。但仍要搭配對的刀具材料與幾何。
Ｑ：鑄鐵乾銑一定要用 CBN 嗎？
不一定。CBN 划不划算要看自由石墨含量與工具機轉速；條件不足時，塗層鎢鋼刀片同樣可以乾銑，只是速度區間不同。
Ｑ：鋁合金乾銑為什麼要分鍛造和鑄造？
因為失效機制不同。鍛造鋁的問題是積屑瘤，要靠低摩擦刀面；鑄造鋁的問題是矽硬質點造成的崩刃與磨耗，要靠 PCD 這類耐衝擊的超硬刀具。
Ｑ：不鏽鋼乾銑削壽命不佳，是不是不該乾切？
先檢查刀片。塗層類型與斷屑槽型號選錯時，濕切也不會好；換成難加工材料專用的 PVD 刀片後，乾式粗銑的每刃加工件數通常才會明顯拉開。
本篇屬〈乾切削完整導讀:要不要拿掉切削液,五種製程與三種技術各自怎麼撐〉這條線,整條線該從哪讀到哪見該篇。
