平頭鑽應用解析：導向孔、深孔、傾斜面與螺紋底孔整合｜CNC57
平頭鑽可將導向孔、沉孔與深孔加工整合於單一製程,大幅簡化流程並提升效率。以 AQUA EX 平頭鑽為例,透過高剛性刀體與特殊刃型,可在傾斜面與無預加工條件下直接鑽孔,有效降低孔徑擴大與刀具磨耗;實測孔真圓度與刀具壽命明顯優於傳統工具,適用高精度與高效率 CNC 加工。平頭鑽的基本原理與選用,可參考平頭鑽加工指南。
平頭鑽多功能加工應用
一支平頭鑽可整合多種加工型態,減少換刀次數、提升整體效率。
| 應用 | 說明 |
|---|---|
| 導向孔加工 | 免另開導向孔,直接定位切入 |
| 沉孔加工 | 平底沉孔一次成形 |
| 深孔加工 | 可整合導向與深孔於同一製程 |
| 傾斜面鑽孔 | 斜面直接切入、不易滑動 |

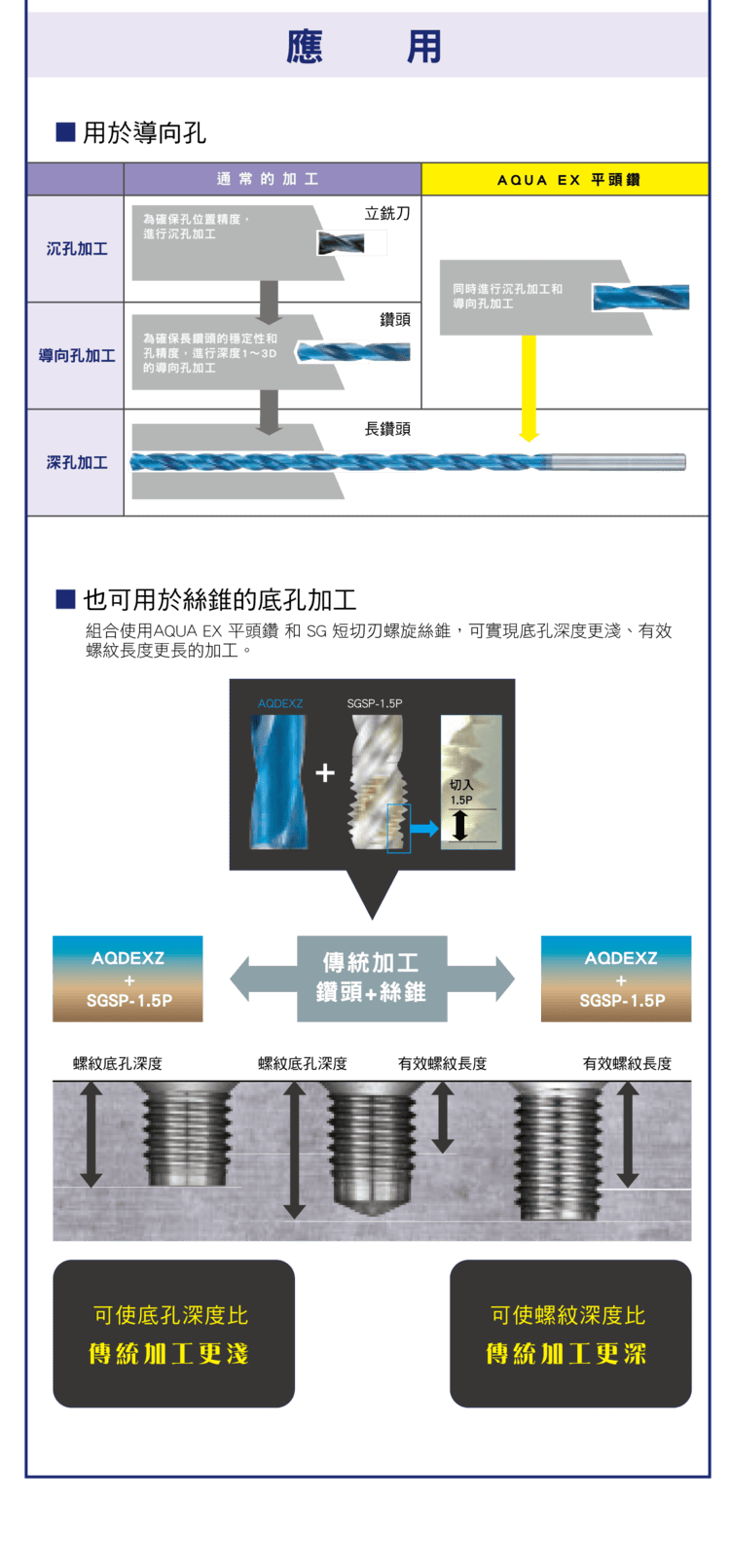

導向孔、深孔與螺紋底孔整合
平頭鑽可省去傳統的預加工步驟,並在螺紋底孔上帶來額外優勢。
| 項目 | 傳統加工 | 平頭鑽 |
|---|---|---|
| 導向＋深孔 | 需先導向孔、再深孔加工 | 可直接導向＋鑽孔,無需額外預加工 |
| 螺紋底孔(搭配絲攻) | 底孔較深、有效螺紋較短 | 可降低底孔深度、增加有效螺紋長度 |
| 效果 | 工序多、時間成本高 | 簡化流程、螺紋強度與效率提升 |
鑽孔與攻牙的整體流程,可參考鑽頭與絲攻加工流程指南。

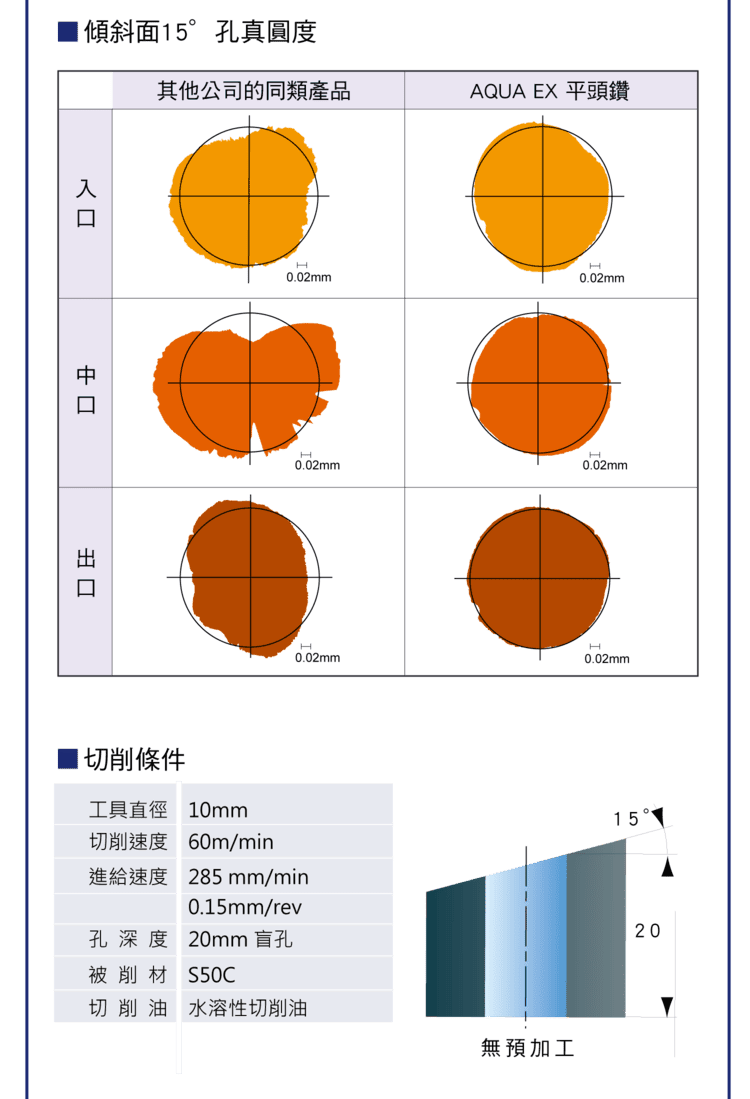

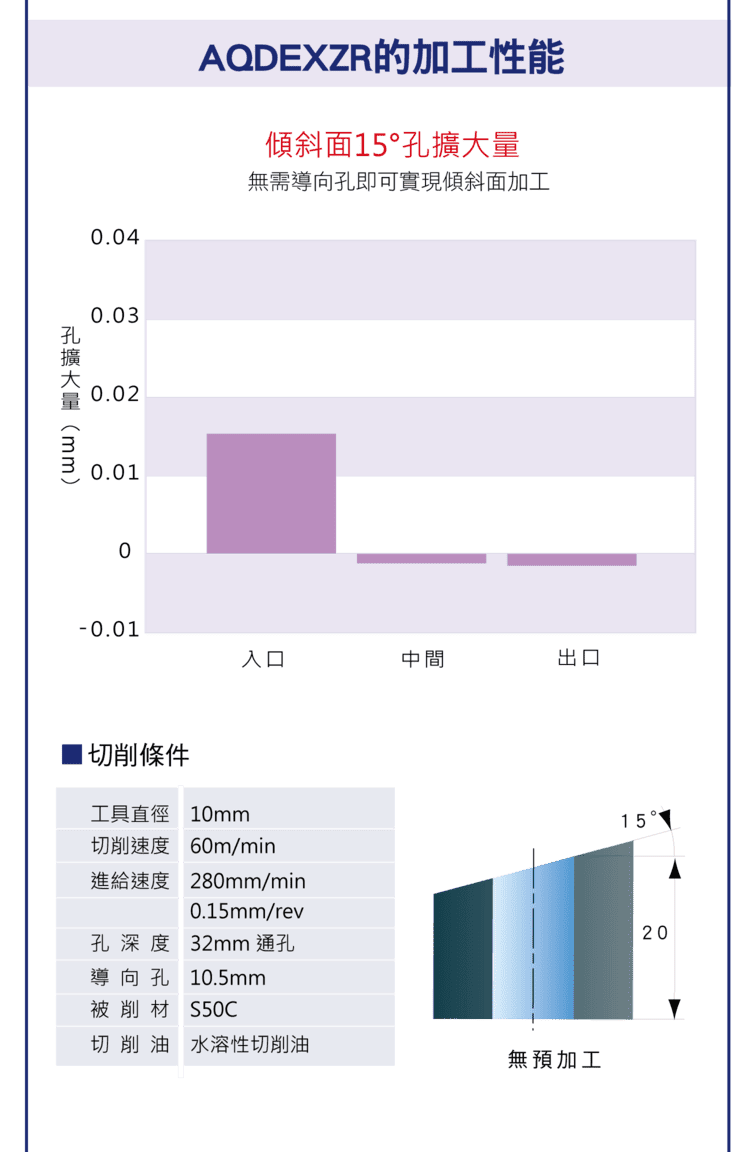

傾斜面加工能力與孔徑精度
| 面向 | 傳統工具 | 平頭鑽(AQUA EX 為例) |
|---|---|---|
| 傾斜面加工 | 需預鑽導向孔,易偏移與振動 | 可直接加工斜面,無需預加工,精度提升 |
| 孔徑擴大量 | 孔徑擴大明顯 | 擴孔量極小 |
| 孔徑一致性 | 入口/中段/出口尺寸不一 | 入口、中段、出口尺寸穩定一致 |
刀具壽命與建議加工條件
原廠實測顯示,平頭鑽因塗層耐磨與刃口設計最佳化,壽命明顯優於一般工具。
| 項目 | 一般工具 | 平頭鑽(AQUA EX 為例) |
|---|---|---|
| 刀具壽命 | 約 480 孔 | 約 1200 孔(提升約 2 倍以上) |
下表為原廠示例加工條件,實際參數須依機台、刀徑與材料調整。
| 項目 | 示例值 |
|---|---|
| 工具直徑 | 約 10 mm |
| 切削速度 vc | 約 60 m/min |
| 進給速度 vf | 約 280 mm/min |
| 每轉進給 fn | 約 0.15 mm/rev |
| 加工材料 | S50C |
| 加工深度 | 約 20–32 mm |
切削參數的計算可參考鑽頭切削參數設定指南。
加工品質、穩定性與選用建議
平頭鑽在傾斜面加工仍能保持高真圓度、尺寸偏差極小,並具備排屑順暢、切削阻力穩定、低振動的特性,可減少後續修整。
| 適用情境 | 建議搭配 |
|---|---|
| 高精度孔加工 | CNC 加工中心 |
| 傾斜面加工 | 高剛性設備 |
| 多工序整合 | 穩定夾持與充足冷卻 |
三種開孔刀具(平頭鑽/傳統鑽頭/立銑刀)的差異比較,可參考平頭鑽 vs 鑽頭 vs 立銑刀差異解析。
※ 文中孔數壽命(480/1200 孔)、孔徑擴大與切削條件為原廠示例數據,實際結果視機台、夾持、材料與冷卻而定。
Q：平頭鑽可以省掉預鑽導向孔嗎?
A：可以。平頭鑽刃型穩定,可直接導向＋鑽孔,傾斜面也能不預加工直接切入,簡化流程、減少換刀與時間成本。
Q：平頭鑽用於螺紋底孔有什麼好處?
A：平頭鑽鑽出的孔接近平底,可降低底孔深度、增加有效螺紋長度,因此螺紋強度與攻牙效率都能提升。
Q：平頭鑽的孔徑精度為何較穩定?
A：因切入穩定、擴孔量極小,孔的入口、中段與出口尺寸一致性高;即使在傾斜面也能維持高真圓度、尺寸偏差極小。
Q：平頭鑽壽命真的比較長嗎?
A：依原廠實測示例,一般工具約 480 孔、平頭鑽約 1200 孔,壽命約提升 2 倍以上,主因是塗層耐磨與刃口設計最佳化;實際以加工條件而定。
