搪孔切屑與切削液:內冷、切屑形狀與切削速度上限
搪孔多為盲孔或深孔,切屑要從孔底排出,排屑天生比車削難,是搪孔的核心問題。本篇談切削液怎麼供(優先內冷)、理想切屑形狀(逗號形或螺旋形)、切削速度與切深怎麼抓,再加上刀具維護與鉸削原則。

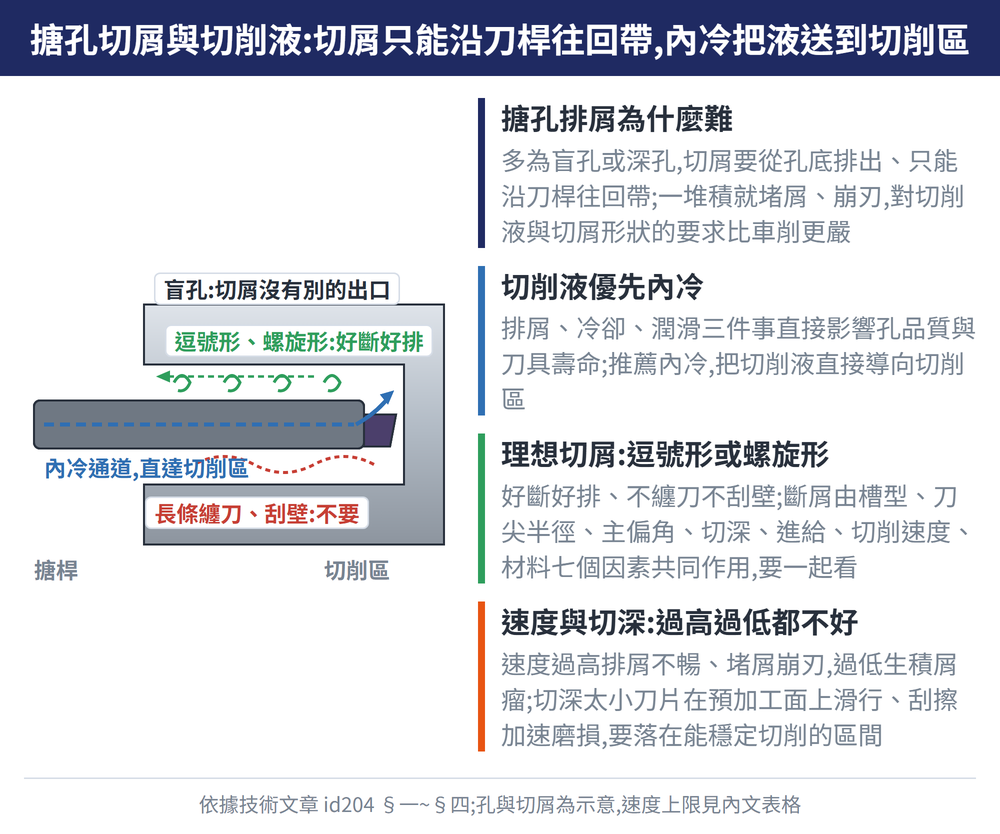

一、搪孔排屑為什麼難
切屑成形與排屑是搪孔加工的關鍵,盲孔尤甚——切屑只能沿刀桿往回帶,一堆積就堵屑、崩刃,因此對切削液與切屑形狀的要求比車削更嚴。四種搪孔方法的分工見搪孔加工入門:四種搪孔方法與刀具剛性原則。
二、切削液與切屑形狀
切削液的功能是排屑、冷卻、潤滑,直接影響孔品質與刀具壽命;搪孔推薦內冷,把切削液直接導向切削區。理想切屑應為逗號形或螺旋形,好斷好排、不纏刀不刮壁。詳見〈切削液怎麼選:水溶性、油性、微量潤滑與乾切總覽〉。
斷屑由七個因素共同作用:刀片微觀與宏觀槽型、刀尖半徑、主偏角(切入角)、切深、進給、切削速度、材料,調整時要一起看。
三、切削速度:過高過低都不好

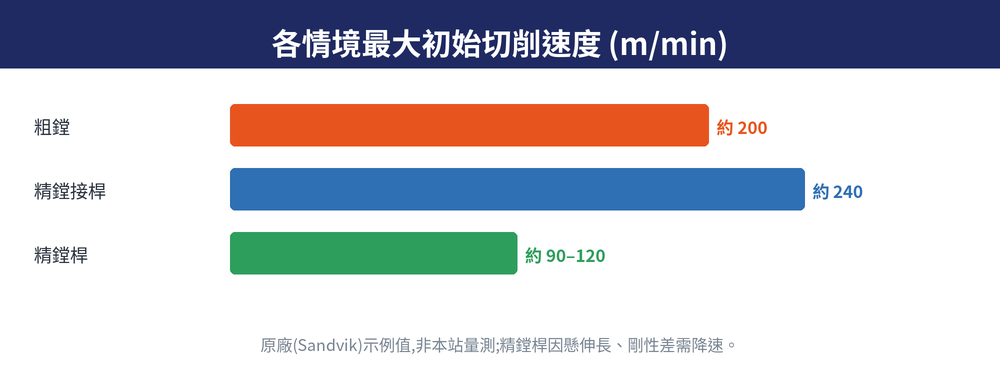

過高易排屑不暢、堵屑、崩刃(深孔尤明顯);過低易生積屑瘤,使表面變差、切削力升高、刀具壽命縮短。下表為原廠各情境最大初始切削速度,可當起手參考:
| 搪孔加工情境 | 最大初始切削速度 vc |
|---|---|
| 粗搪 | 約 200 m/min |
| 用精搪接桿進行精搪 | 約 240 m/min |
| 用精搪桿進行精搪 | 約 90–120 m/min |
接桿與精搪桿差一倍以上,是因剛性不同:接桿粗短、剛性高可跑更快;細長精搪桿懸伸長、剛性差,必須降速控振。切削速度主要受震動趨勢、排屑、長懸伸三者限制。數值換算可用孔加工計算公式大全:vc、轉速、進給與加工時間。
四、進給與切深:太小也不好
不是越小越保險:大切深或進給過大會造成吃刀量過度、震動與更大功耗;但切深太小,刀片會在預加工表面上滑行,刮擦表面、加速磨損。切深要落在刀片能穩定切削的區間。現場異常對策見搪孔問題排除:震動、斷屑、走刀痕跡與功率對策。
五、刀具維護:別讓小事毀掉整支刀
搪刀維護有幾條看似瑣碎、代價卻高的原則:
| 維護要點 | 說明 |
|---|---|
| 用扭力扳手鎖螺絲 | 裝刀片與刀具時,務必按建議扭矩值鎖緊,不要憑手感 |
| 定期清潔檢查 | 檢查刀片與刀片座無灰塵、未損壞;裝配前清潔所有零件 |
| 定期潤滑 | 至少每年用油潤滑所有組裝零件與精搪調整機構一次 |
| 減震刀具不夾本體 | 減震接桿是薄壁結構,夾在刀桿本體上會壓壞減震機構、使其失效 |
| 檢查主軸狀況 | 檢查工具機主軸跳動量、磨損與夾緊力 |
其中「減震刀具不可直接夾本體」最易被忽略卻代價最高——等於買了減震搪桿卻讓它失效。減震與懸伸的完整原則見精搪與刀具懸伸:單刃精搪、刀夾參數與五原則。
六、鉸削的操作原則
末刀若用鉸刀:鉸刀只能修孔徑,不能校正位置度或直線度誤差;預加工孔直線度誤差應小於 0.05mm;跳動量關鍵,推薦最大 5μm;並確保鉸刀與預加工孔同心、選盡量短的刀柄與刀桿。切削液上鉸削偏好乳化液勝於純油,可延長刀具壽命。
切削速度上限(粗搪約 200、精搪接桿約 240、精搪桿約 90–120 m/min)、鉸削直線度 0.05mm 與跳動 5μm 為原廠(Sandvik)技術手冊示例/建議值,非本站量測,實際以原廠規格與試切為準。
最後更新:2026-07-26
七、常見問題 FAQ
Q：搪孔的切削液該用內冷還是外噴?
優先內冷,把切削液直接導向切削區;搪孔常是盲孔或深孔,切屑只能沿刀桿往回排,外噴難送到孔底。理想切屑形狀為逗號形或螺旋形,好斷好排、不纏刀不刮壁。
Q：搪孔切削速度是不是越低越安全?
不是,過高過低都有問題:過高易堵屑、崩刃,過低易生積屑瘤。原廠起手參考:粗搪約 200 m/min、精搪接桿約 240 m/min、精搪桿約 90 到 120 m/min,細長精搪桿須降速控振。
Q：搪孔切深是不是越小表面越好?
不是,切深太小刀片會在預加工表面上滑行,刮擦表面、加速磨損。切深要落在刀片能穩定切削的區間,和「精加工切太淺反而更容易振」是同一現象。
Q：用鉸刀做最後一刀要注意什麼?
鉸刀只能修孔徑,不能校正位置度或直線度誤差。預加工孔直線度應小於 0.05mm、最大跳動 5μm,並確保同心、選短刀柄刀桿;鉸削偏好乳化液勝於純油。
