陶瓷刀具完整指南:氧化鋁、SiAlON 與晶鬚增強怎麼選
陶瓷刀具用極高的耐熱與硬度換取高速乾切能力,主戰場是鑄鐵高速加工與鎳基耐熱合金粗加工。三大家族分工明確:氧化鋁系耐磨、氮化矽/SiAlON 系抗熱衝擊、晶鬚增強系最韌。這篇講三者怎麼選,以及什麼時候不該用陶瓷。
一、陶瓷刀具的本質:用韌性換耐熱
陶瓷刀具是陶瓷粉末燒結成的刀片,硬度與高溫穩定性明顯高於鎢鋼(碳化鎢與鈷燒結而成、泛用性最高的刀具材料),代價是韌性低、怕衝擊。它走的路線因此固定:高速、連續切削、多半乾切。
熱衝擊(thermal shock):刀片溫度忽高忽低造成的龜裂。陶瓷高速切削時刃口很燙,間歇澆淋切削液等於反覆急冷,裂了就崩——這就是陶瓷「不澆切削液」的主因,而非它不需要散熱。
刀材家族的全景與相對定位,見切削刀具材料大全;依刀具型式挑刀材見依刀具型式選刀具材料。

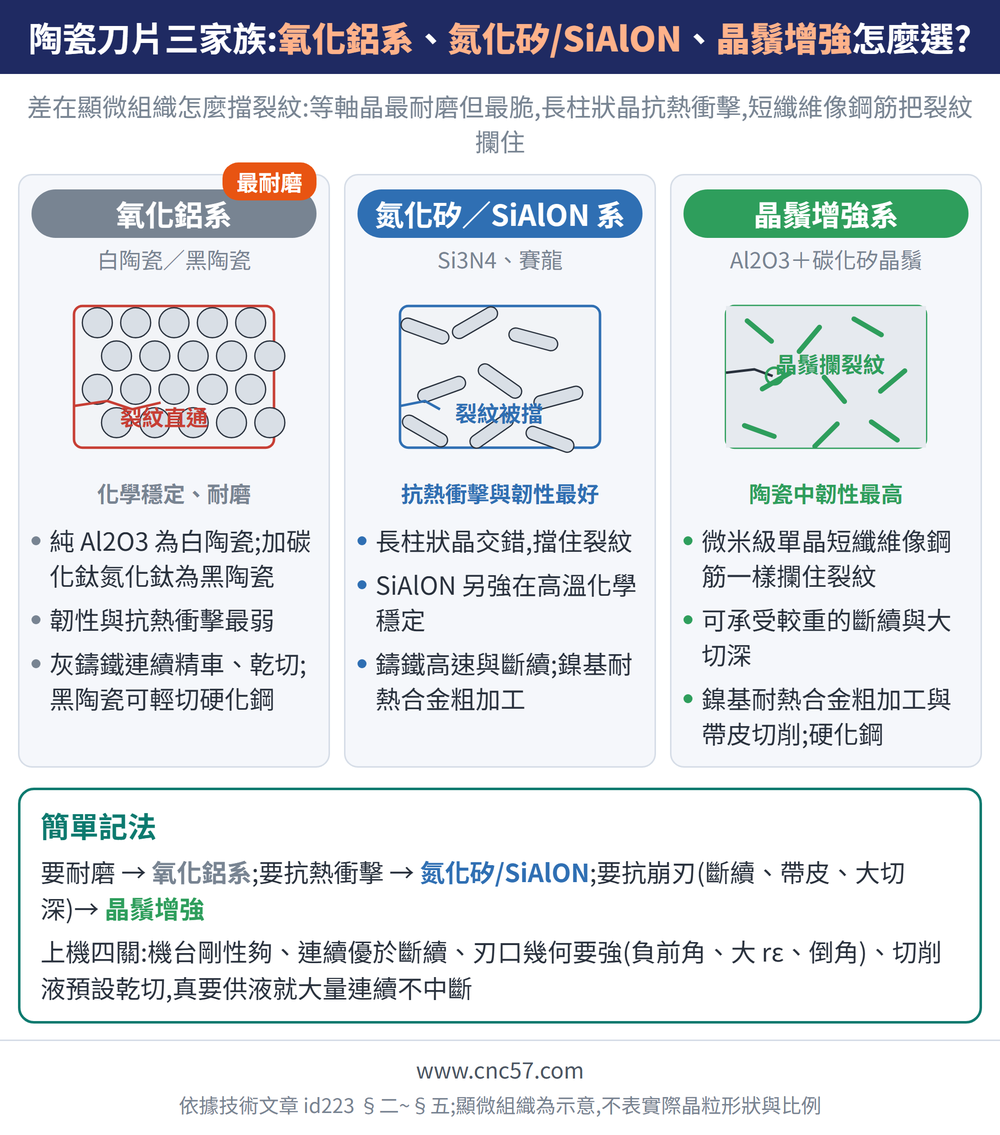

二、氧化鋁系:白陶瓷與黑陶瓷
陶瓷刀片不是單一材料,而是三條技術路線,認家族比背牌號實用。氧化鋁系是其中最基本的一條,靠化學穩定與耐磨吃飯。
| 家族 | 主成分 | 特性 | 典型適用 |
|---|---|---|---|
| 純氧化鋁系(白陶瓷) | Al2O3(氧化鋁,陶瓷刀片最基本的基材) | 化學穩定、耐磨、抗氧化;韌性與抗熱衝擊最弱 | 灰鑄鐵連續精車、乾切 |
| 混合氧化鋁系(黑陶瓷) | Al2O3 加碳化鈦或氮化鈦等硬質相 | 比白陶瓷韌、導熱較好,耐磨仍佳 | 冷硬鑄鐵、硬化鋼的輕度連續切削 |
刀材與被削材的整體對應見依被削材選刀具材料與塗層,ISO 被削材分類邏輯見刀具材料 PMKNSH 分類。
三、氮化矽/SiAlON 系與晶鬚增強系
另外兩條路線改用成分或纖維補強,把韌性與抗熱衝擊拉起來,陶瓷能碰斷續與鎳基合金全靠它們。
| 家族 | 主成分 | 特性 | 典型適用 |
|---|---|---|---|
| 氮化矽/SiAlON 系 | Si3N4(氮化矽);SiAlON(賽龍,矽鋁氮氧陶瓷,以氮化矽為基再固溶鋁與氧) | 抗熱衝擊與韌性在陶瓷中最好;SiAlON 另強在高溫化學穩定 | 鑄鐵高速與斷續切削(Si3N4);鎳基耐熱合金粗加工(SiAlON) |
| 晶鬚增強系 | Al2O3 基材加碳化矽晶鬚(whisker,微米級單晶短纖維,像鋼筋一樣攔住裂紋) | 陶瓷中韌性最高、可承受較重的斷續與大切深 | 鎳基耐熱合金粗加工與帶皮切削、硬化鋼 |
以上兩表為家族層級的一般性選型對照,非本站量測;各牌號實際特性與允收條件以原廠型錄或標準為準。
一句話分工:要耐磨挑氧化鋁系,要抗熱衝擊挑氮化矽/SiAlON 系,要抗崩刃挑晶鬚增強系。
四、主戰場:鑄鐵高速加工與鎳基耐熱合金粗加工
陶瓷不是萬用刀材,主要在兩類場景明顯打贏鎢鋼,共同點都是「鎢鋼撐不住溫度」。
| 主戰場 | 建議家族 | 為什麼陶瓷贏 |
|---|---|---|
| 灰鑄鐵、球墨鑄鐵高速車削與面銑 | 氧化鋁系(連續精車)、氮化矽系(高速與斷續) | 鑄鐵切屑短、切削力穩,陶瓷可用遠高於鎢鋼的切削速度而不失去硬度 |
| 鎳基耐熱合金粗加工與去皮 | SiAlON、晶鬚增強系 | 這類材料導熱差、熱量集中在刃口,鎢鋼很快軟化;陶瓷靠高溫硬度硬撐,以高速換效率 |
| 硬化鋼輕負荷連續切削 | 混合氧化鋁系、晶鬚增強系 | 成本低於 CBN(立方氮化硼,硬度僅次於鑽石的超硬刀材),適合精度要求沒那麼極端的件 |
陶瓷切鑄鐵與鎳基合金的速度可達鎢鋼數倍,但實際數值差異極大,不套通例:請依刀具型錄與試切決定,算法見車削加工計算公式大全。被削材側策略見K 類鑄鐵加工指南與S 類鈦與耐熱合金加工指南。
五、上機前提:先過這四關
陶瓷的失敗多半不是選錯家族,而是機台與切法沒到位。
| 前提 | 要求 |
|---|---|
| ① 機台剛性與功率 | 高速搭大切削力,主軸與夾持要剛、懸伸要短,震動會直接崩刃 |
| ② 連續優於斷續 | 連續切削最安全;非做斷續不可時,改用氮化矽或晶鬚增強系,並降低每刃負荷 |
| ③ 刃口幾何要強 | 負前角、較大刀尖圓弧半徑、刃口倒角,把脆性刀材撐成受壓為主的受力狀態 |
| ④ 切削液策略 | 預設乾切;真要供液就大量、連續、不中斷,絕不可時有時無 |
六、分工界線:陶瓷、CBN、鎢鋼怎麼分
與其他超硬刀材的界線,一句話各歸各位:
| 刀材 | 相對強項 | 主要地盤 |
|---|---|---|
| 鎢鋼 | 韌性與泛用性最好,可斷續、可澆切削液 | 絕大多數一般鋼件與中低速加工 |
| 陶瓷 | 高溫硬度佳、單位成本低於 CBN | 鑄鐵高速、鎳基合金粗加工 |
| CBN | 硬度最高且不與鐵反應,尺寸與粗糙度最穩 | 淬火鋼精車(以車代磨)、鑄鐵精加工 |
上表為一般性刀材分工比較,非本站量測;耐熱溫度、硬度等數值屬典型值,以原廠型錄或標準為準。
硬化鋼要走陶瓷還是 CBN,判斷點在硬度與精度要求,見硬車削指南:HRC45–65 以車代磨怎麼做與材料硬度怎麼選刀:HB/HRC/HV 與刀具材質塗層對應;鎢鋼牌號怎麼讀見鎢鋼牌號解碼指南。
最後更新:2026-08-08
七、常見問題 FAQ
Q:陶瓷刀具為什麼多半不澆切削液?
陶瓷高溫硬度好、不靠冷卻維持刃口,但抗熱衝擊差,間歇澆淋會讓刃口反覆急冷而龜裂。所以預設乾切;真要供液就必須大量且連續不中斷。
Q:氧化鋁、SiAlON 與晶鬚增強怎麼快速選?
連續切鑄鐵求耐磨選氧化鋁系,鎳基耐熱合金粗加工選 SiAlON,遇到斷續、帶皮或大切深這種容易崩刃的狀況選晶鬚增強系。
Q:陶瓷刀具可以做斷續切削嗎?
可以但有條件:要挑氮化矽或晶鬚增強系,並用負前角與較大刀尖圓弧強化刃口、降低每刃負荷。重度斷續仍建議回到鎢鋼。
Q:陶瓷和 CBN 該選哪個?
鑄鐵高速與鎳基合金粗加工用陶瓷較划算;淬火鋼精車、要求尺寸穩定與低粗糙度時用 CBN。判斷點是工件硬度與精度要求,不是單看價格。
知道要加工什麼,但不確定該配哪一種刀?
加 LINE 告訴我們材料、硬度與加工方式,我們幫你配刀種、材質與規格。
也可以先看 切削刀具現貨品項。
本篇屬〈刀具材料與塗層完整導讀:先分清楚基材與塗層,再從被削材反推該用哪支〉這條線,整條線該從哪讀到哪見該篇。
