銑刀鈍了嗎？5 個重磨訊號與正確流程｜CNC57

銑刀是 CNC 加工的「消耗品」，但很多工廠不是「用壞」才換，而是在還能重磨時就丟掉，等於把錢一起丟進回收桶。問題在於：刃口鈍化是漸進的，肉眼不一定看得出來，往往要到工件出問題才驚覺。這篇用 5 個現場最容易觀察的訊號，幫你判斷銑刀什麼時候該重磨，並說明鎢鋼與 HSS 重磨的差異、正確的重磨流程與最常見的錯誤。

銑刀鈍化會造成什麼？

銑刀在高速切削中承受摩擦熱與機械磨耗，刃口會經歷「初期磨耗 → 穩定磨耗 → 終期磨耗」三個階段。一旦進入終期磨耗，後刀面磨耗量（VB）快速擴大，切削性能急速下降。鈍化後若繼續硬用，會連帶造成：

• 加工精度與表面品質下降：尺寸飄移、表面粗糙度上升，不良率跟著提高。
• 切削力與切削溫度上升：機床與主軸負荷加大，長期影響機台精度。
• 崩刃與斷刀風險：鈍刀硬切容易突然崩裂，傷工件、傷夾治具，甚至有安全疑慮。

換句話說，一支鈍刀的代價，遠不只那支刀的錢——它會把不良品、停機與機台磨損的成本一起拉進來。

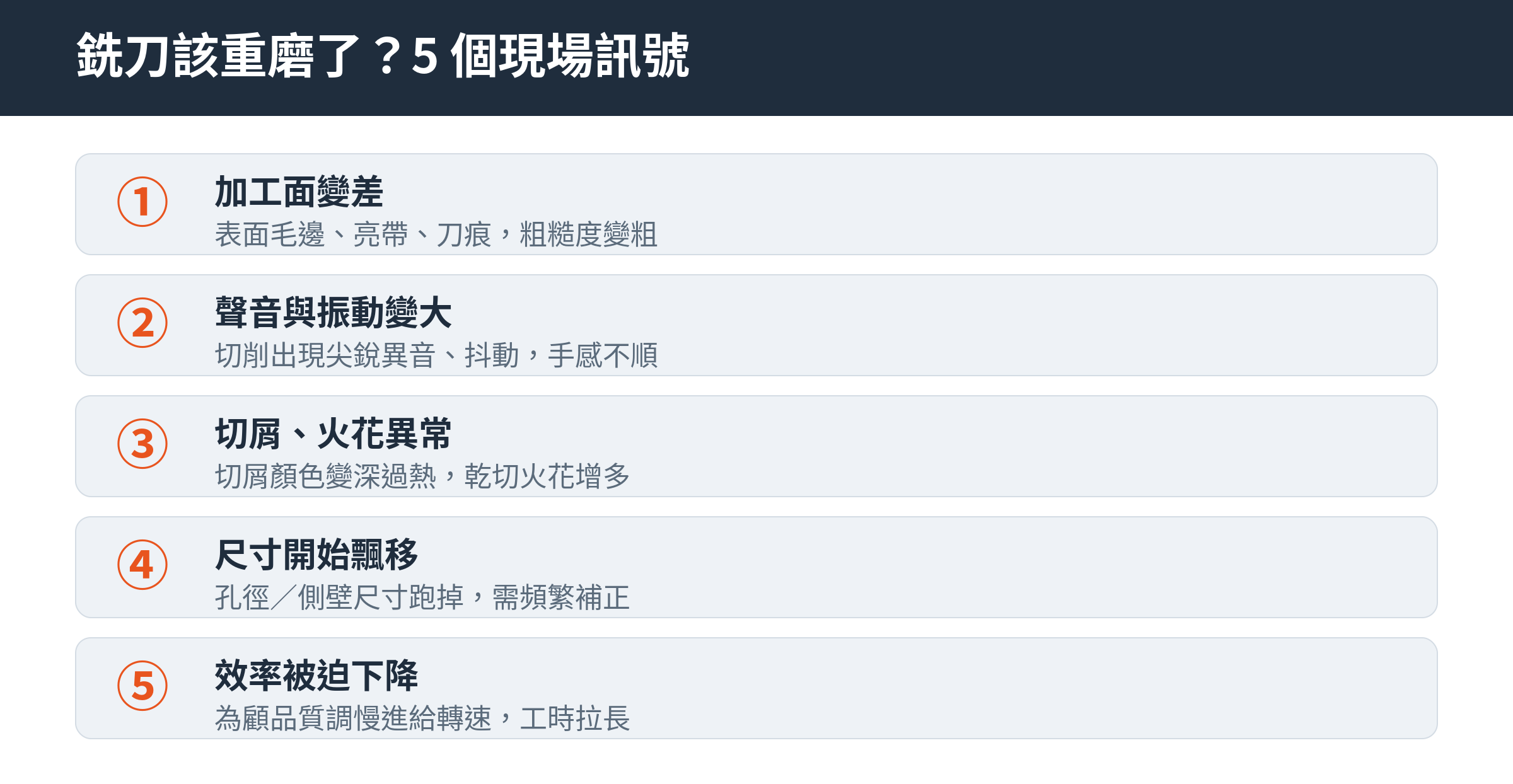

5 個「該重磨了」的訊號

只要出現其中 2~3 項，多半就代表刃口該重磨了。與其等到完全不能用，定期重磨能維持穩定加工品質、也能讓一支刀重複使用多次。（關於正常磨耗與異常磨耗的詳細機制，可延伸閱讀《銑刀磨耗因素解析》。）

鎢鋼 vs HSS 銑刀，重磨有什麼不同？

兩種材質的銑刀都能重磨，但用的砂輪與注意事項不同，搞錯反而會把刀磨壞：

• 鎢鋼（Carbide）銑刀：硬度高、耐磨但較脆，需用鑽石（SDC）砂輪研磨。重磨時最怕過熱與崩刃，進給要輕、避免一次磨除過多，以免刃口產生微裂。
• HSS 高速鋼銑刀：韌性好，用CBN 砂輪即可研磨。最怕燒傷退火——磨削溫度過高會讓刃口回火變軟，硬度下降、很快又鈍，因此務必控制磨削溫度、避免乾磨悶燒。

不論哪一種，前角、後角、螺旋角都要對應原刀規格，角度跑掉會直接影響切削表現。

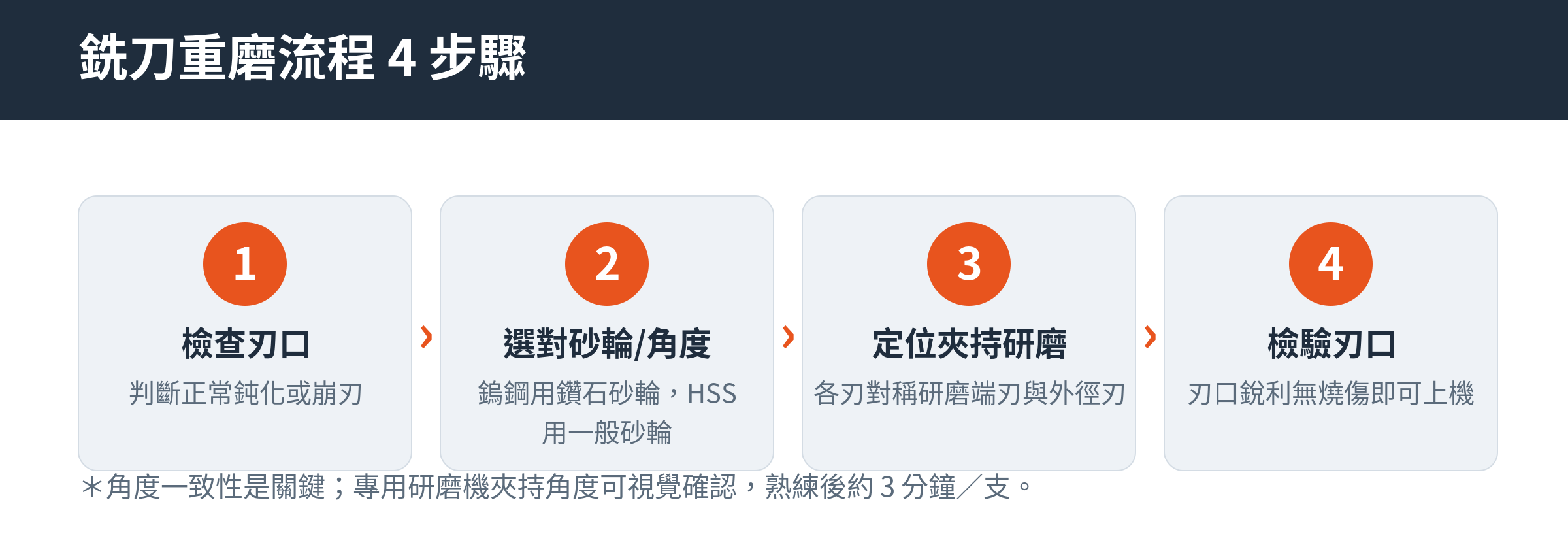

正確的重磨流程（4 步驟）

1. 檢查刃口狀況：確認是正常鈍化還是嚴重崩刃，決定要磨除多少；崩刃嚴重者需先修整到無缺口。
2. 選對砂輪與角度：鎢鋼用 SDC 鑽石砂輪、HSS 用 CBN 砂輪；依原刀設定前角、後角、螺旋角。
3. 定位夾持、研磨刃面：將銑刀夾持在正確角度，逐刃研磨端刃與外徑刃，保持各刃對稱一致、各刃高度相同。
4. 檢驗刃口：確認刃口銳利、無燒傷變色、各刃高度一致，必要時做輕微刃口鈍化（R 角）降低崩刃，即可上機試切。

重點在於角度與各刃的一致性——這也是為什麼專用的銑刀研磨機會比手工磨更穩定：夾持角度可視覺確認、重複性高，一支熟練後全程約 5~10 分鐘即可完成。

最常見的 5 個重磨錯誤

• 後角／前角磨錯：後角太小切削阻力大、太大則刃口強度不足易崩。
• 各刃高度不一致：變成單刃在切削，受力不均、震動大、壽命短、表面差。
• 一次磨太多：浪費刀長、減少可重磨次數，也增加過熱風險。
• 過熱燒傷：HSS 退火變軟、鎢鋼產生微裂，刃口很快又壞。
• 沒做刃口鈍化：刃口太銳利、缺少 R 角，加工硬材時容易微崩。

多久該重磨一次？

沒有固定時數，要看材料、切削條件與刀具材質。實務上多以後刀面磨耗量（VB）或加工品質作為判斷依據：當 VB 接近壽命標準、或前述 5 個訊號出現時就該重磨。建議針對常用刀具建立重磨標準與檢查週期，避免「磨過頭」浪費刀長，也避免「拖太久」做出不良品。

自己重磨划得來嗎？

以一支鎢鋼銑刀新品約 500–2,000 元、重磨成本不到 100 元估算，一支能重磨多次，每刃成本就被大幅攤平。對每天都在換刀的 CNC 加工廠與模具廠來說，把重磨能力放回廠內、即磨即用，省下的是刀具採購費，也省下等料的停機時間。（想看自磨／外送／換新的完整成本對比，可延伸閱讀《自己重磨 vs 外送研磨 vs 換新刀，哪個最省？》。）

＊本文數據為一般估算，實際依刀具規格、單價、用量與重磨次數而異。
