銑削該用什麼刀桿:從刀具型式到夾持方式的選法
銑削是斷續切削、側向力大,刀桿要顧剛性、偏擺與平衡。選型順序固定:先定刀桿家族,再定夾持方式,最後補懸伸、平衡與冷卻。本篇附原廠評級表與選型準則。
一、選型只有三步
刀桿型號很多,但決策順序固定。走完三步,能選的就只剩幾個型號。

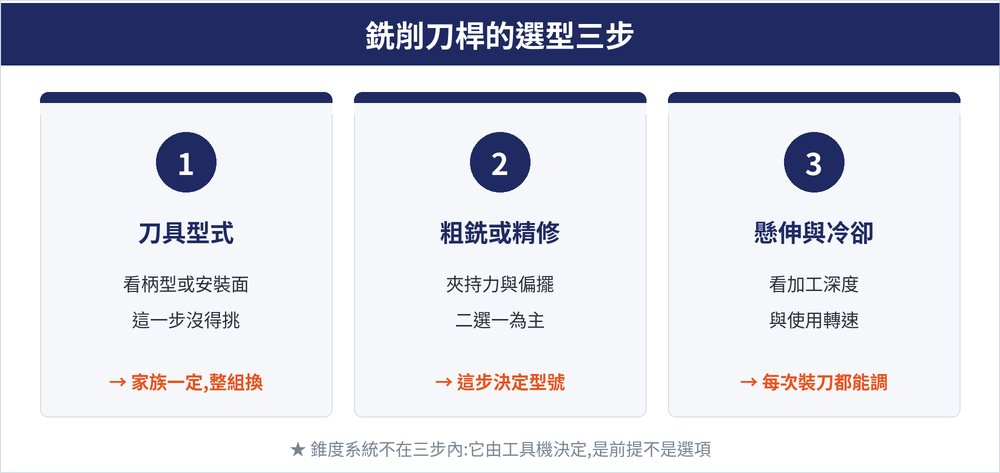

圖1 銑削刀桿的選型三步。本站整理。
| 步驟 | 要決定的事 | 依據 |
|---|---|---|
| 第一步 | 刀桿家族 | 刀具的柄型或安裝面 |
| 第二步 | 夾持方式 | 粗銑或精修 |
| 第三步 | 懸伸、平衡、冷卻 | 加工深度與轉速 |
二、銑削對刀桿的三個要求
銑削的刀刃每轉切進切出一次,力量一陣一陣進來;切削力又偏側向,刀桿容易被推開。
| 要求 | 不足時的現象 | 特別敏感的場合 |
|---|---|---|
| 剛性 | 顫振、表面規律紋路、刃口崩損 | 粗銑、大切深、懸伸偏長 |
| 偏擺精度 | 各刃負荷不均、壽命離散 | 小徑刀、精修、多刃刀 |
| 平衡 | 離心力增加、震動變大 | 高轉速、長刀桿 |
上表為一般取向,以型錄或標準為準;非本站量測。
偏擺是刀具轉一圈時刃口的徑向跳動量(TIR),控制方式見刀具偏擺的影響與控制。
顫振的判斷見銑削顫振成因與對策,平衡等級見刀桿動平衡等級與 G 值。
三、第一步:刀具型式決定刀桿家族
| 刀具型式 | 對應刀桿 | 重點 |
|---|---|---|
| 整體式立銑刀(圓柱柄) | 筒夾、強力夾頭、熱縮、油壓 | 四種都夾圓柱柄,差別看第二步 |
| 面銑刀盤、殼式銑刀 | 面銑刀桿(殼式刀桿) | 扭矩靠端面鍵傳遞,不靠摩擦 |
| 捨棄式方肩銑刀、有柄圓鼻刀 | 側固式或筒夾 | 柄上有削平面就走側固 |
| 小徑刀、精修刀 | 熱縮或高精度筒夾 | 以偏擺最小為第一優先 |
以型錄或標準為準;非本站量測。
面銑刀桿的端面鍵規格見面銑刀桿與殼式刀桿指南。
四、第二步:五種夾持方式速覽
| 夾持方式 | 原理 | 最適合 | 主要代價 |
|---|---|---|---|
| 筒夾式(ER 等) | 換筒夾對應不同柄徑 | 小量多樣、雜工 | 兩端都不極端 |
| 強力夾頭 | 厚壁夾套大面積抱緊 | 粗銑、大切削量 | 前端粗,不利精修 |
| 熱縮夾持 | 加熱脹孔、冷卻抱緊 | 精修、小徑、細長 | 要加熱機,換刀慢 |
| 油壓夾持 | 油壓推薄壁套筒抱緊 | 怕震動的精修 | 單價最高,不耐高溫 |
| 側固式(Weldon) | 螺絲頂住柄上削平面 | 怕刀被拉出的粗銑 | 單邊受力、刀具偏心 |
以型錄或標準為準;非本站量測。
筒夾的鎖付扭矩見ER 筒夾規格與扭矩指南,系統差別見筒夾系統比較與選用。
五、原廠怎麼評這五種夾持方式

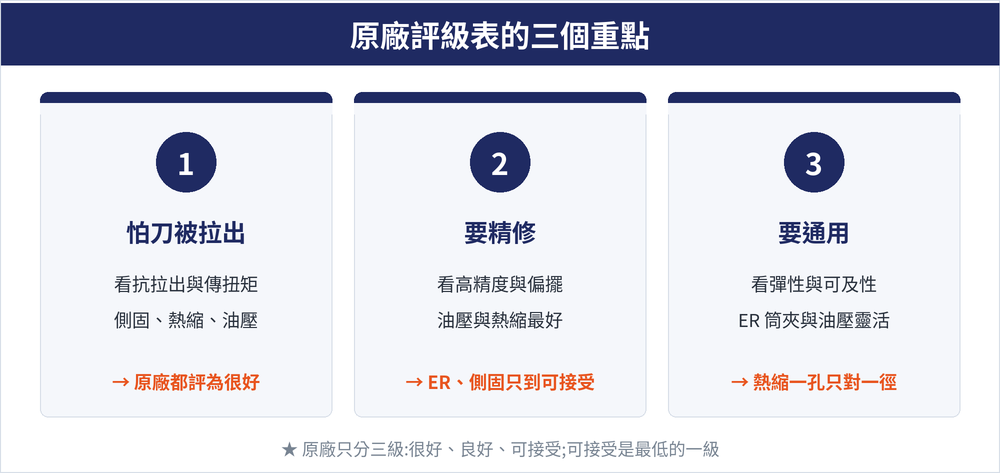

圖2 原廠評級表的三個重點。本站整理;原廠只分很好、良好、可接受三級。
| 評項 | 油壓 | 熱縮 | 強力夾頭 | ER 筒夾 | 側固式 |
|---|---|---|---|---|---|
| 抗拉出與傳扭矩 | 很好 | 很好 | 良好 | 可接受 | 很好 |
| 操作方便 | 很好 | 可接受 | 良好 | 良好 | 很好 |
| 高精度與偏擺 | 很好 | 很好 | 良好 | 可接受 | 可接受 |
| 彈性 | 很好 | 可接受 | 很好 | 很好 | 可接受 |
| 可及性 | 很好 | 很好 | 可接受 | 良好 | 可接受 |
評級逐格轉錄自原廠評級表,未加推算。原表出處:Sandvik Coromant Training Handbook。
偏擺這一列要特別看:ER 筒夾與側固式都不是精修的第一順位。

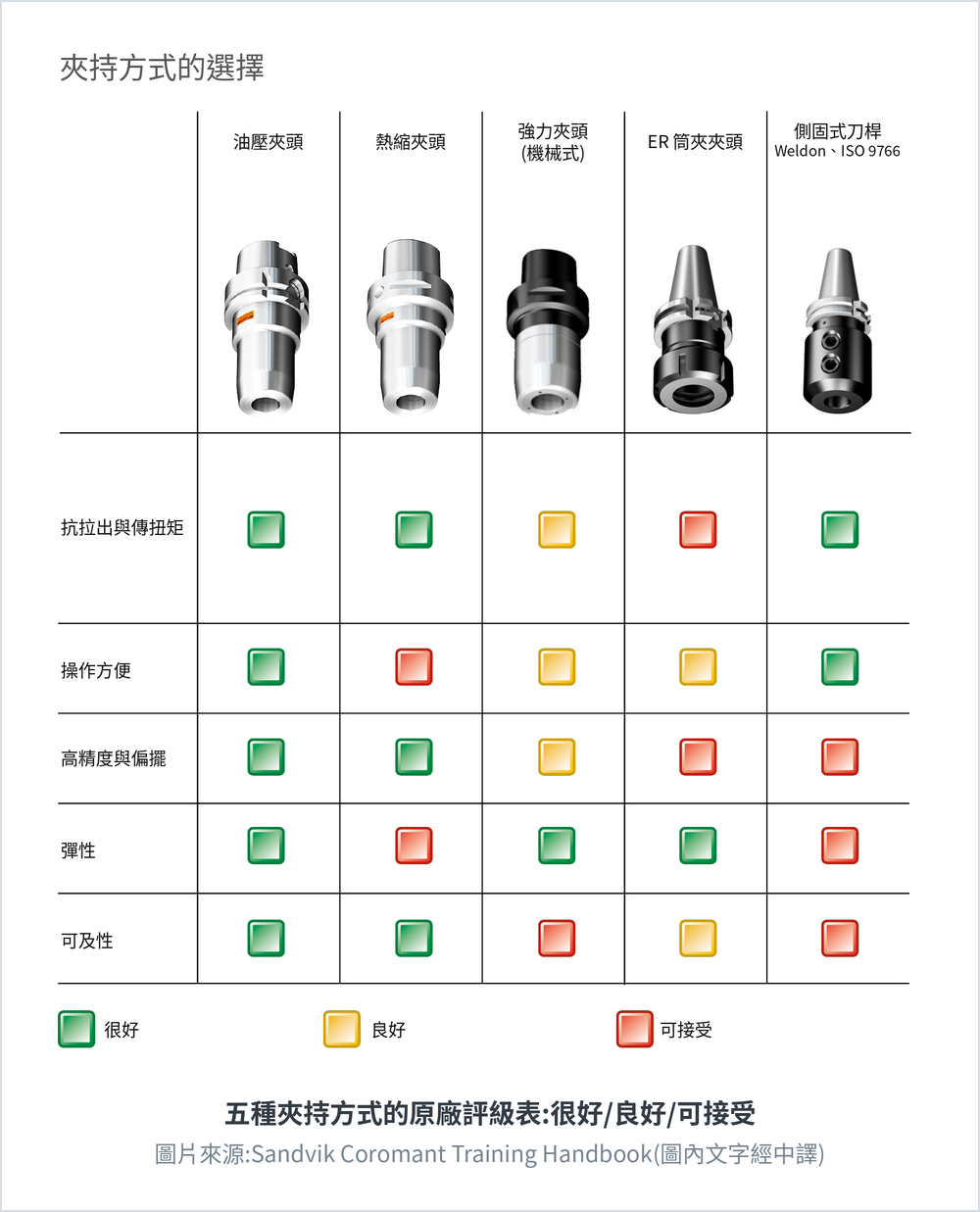

圖3 五種夾持方式的原廠評級表,綠色很好、黃色良好、紅色可接受。
六、原廠的選型準則

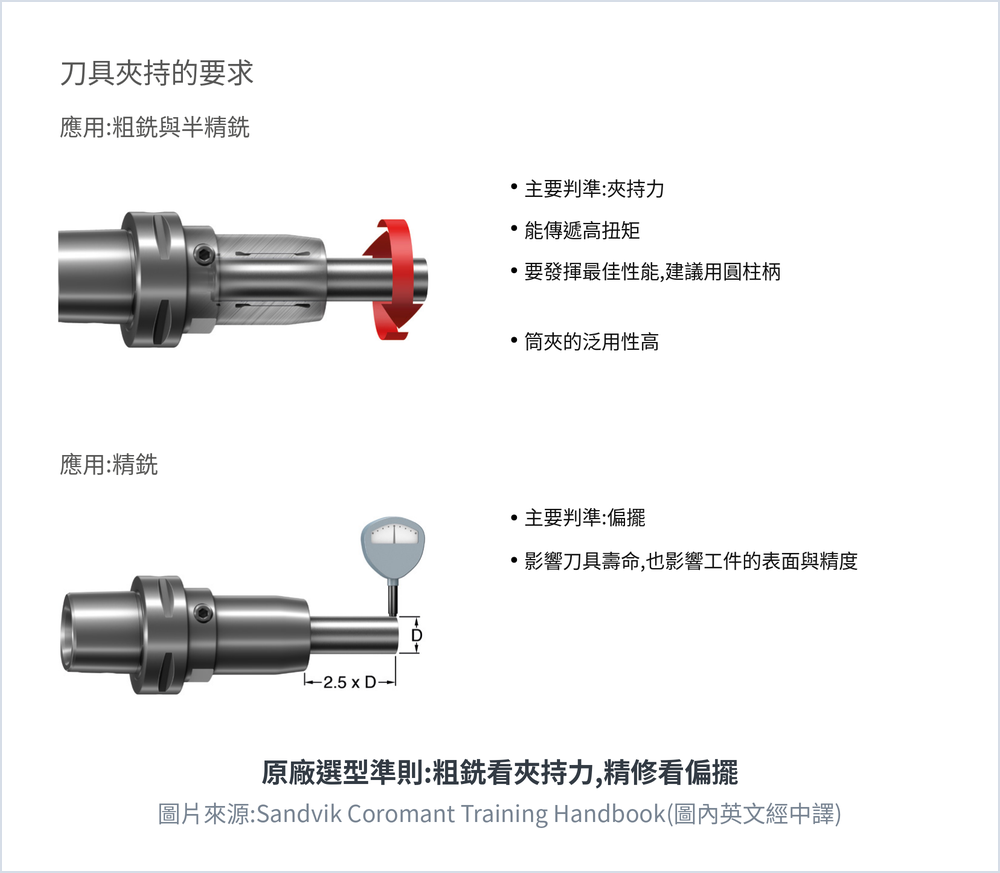

圖4 原廠選型準則:粗銑看夾持力,精修看偏擺。
| 加工型態 | 第一判準 | 通常選 |
|---|---|---|
| 粗銑、半精銑 | 夾持力 | 強力夾頭、側固、油壓 |
| 精修 | 偏擺 | 熱縮、油壓 |
原廠另有一條規定:偏擺的量測位置取刀桿端面外 2.5 倍刀具直徑處。
同一支刀桿在不同伸出長度量到的偏擺不能互比,要先對齊量測位置。
圖片來源:Sandvik Coromant Training Handbook。
七、第三步:懸伸、平衡與冷卻
夾持方式定了之後,還有幾個細節直接影響結果,而且不換型式也能調。
| 決策 | 取向 | 為什麼 |
|---|---|---|
| 懸伸長度 | 能短就短 | 剛性隨懸伸加長快速下降 |
| 動平衡 | 高轉速才需在意 | 重量不對稱就生離心力 |
| 冷卻方式 | 深穴用中心出水 | 外部噴淋到不了深處 |
| 錐度系統 | 照機台規格對上 | 買機台時就已經定了 |
以型錄或標準為準;非本站量測。
細長懸伸無法避免時,見減震刀桿指南;中心出水的細節見中心出水刀桿指南。
各錐度系統的差異見主軸錐度系統總覽。四項裡只有懸伸每次裝刀都能調。
最後更新:2026-07-31
八、常見問題 FAQ
Q:一支強力夾頭可以從粗銑用到精修嗎?
粗銑沒問題。精修與小徑刀具會被偏擺拖累,原廠給強力夾頭的偏擺是良好,低於熱縮與油壓。建議另備一支分工。
Q:熱縮夾持一定比筒夾好嗎?
熱縮在偏擺與抗拉出有優勢,但彈性與操作方便原廠都評為可接受。一個孔徑只對一種柄徑,小量多樣時筒夾更實用。
Q:側固式(Weldon)現在還有必要用嗎?
有。抗拉出與傳扭矩原廠評為很好,重負荷粗銑仍常見。但偏擺與可及性只是可接受,高轉速與精修請換別的。
Q:銑削一顫振,換刀桿就能解決嗎?
先縮短懸伸、再確認偏擺,最後才考慮換油壓或減震型式。判斷見銑削顫振成因與對策。
本主題的完整導讀見〈孔加工精度完整導讀〉。
本篇屬〈刀桿完整導讀:一端接機台、一端夾刀,兩端分開看就不會選錯〉這條線,整條線該從哪讀到哪見該篇。
