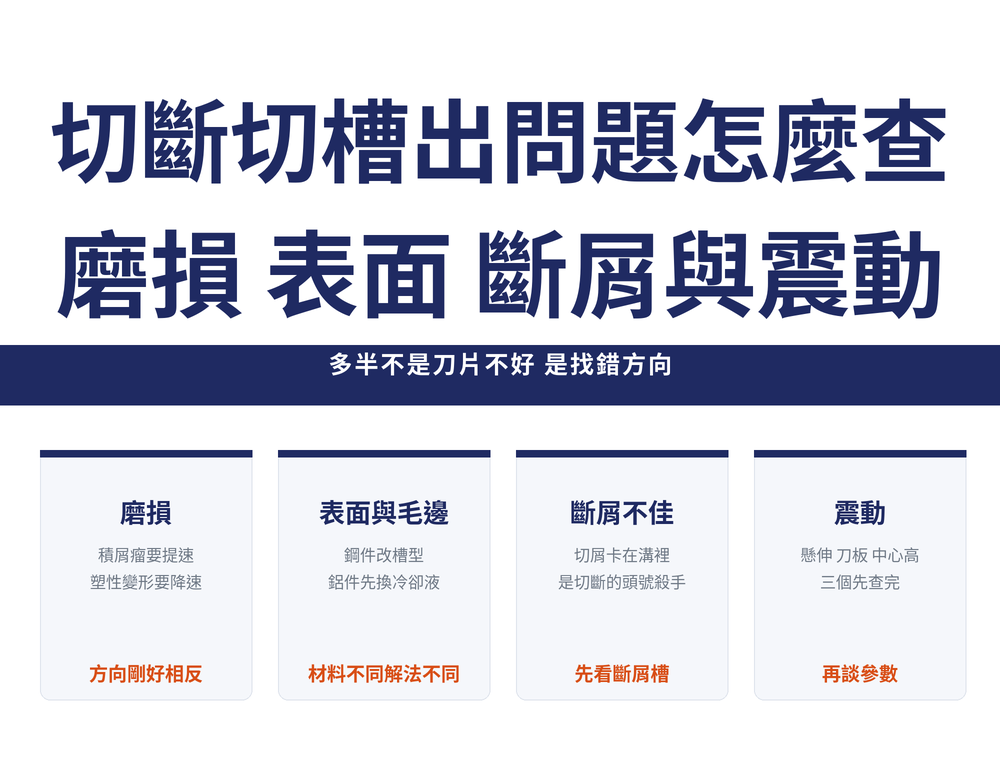

切斷切槽出問題怎麼查：磨損、表面不良、斷屑與震動
切斷切槽出狀況，多半不是刀片不好，而是找錯方向。同樣是表面不良，鋼件要改槽型與切屑控制，鋁件卻要先換冷卻液；同樣是磨損，積屑瘤要提速、塑性變形要降速。本文按磨損、表面不良與毛邊、斷屑不佳、震動四類症狀分節，各給一張對照表，最後補上最常被漏掉的檢查點。
一、切斷切槽的問題，為什麼不能照一般車削查？
切斷切槽刀體窄、懸伸長，切屑關在自己剛開的槽裡，同一症狀的成因常和外徑車削不同。一般車削的診斷見車削加工故障原因與對策，磨損型態的外觀與成因見刀具磨損分析大全；本文只寫切斷切槽特有的部分，切斷機理見切斷加工怎麼做。

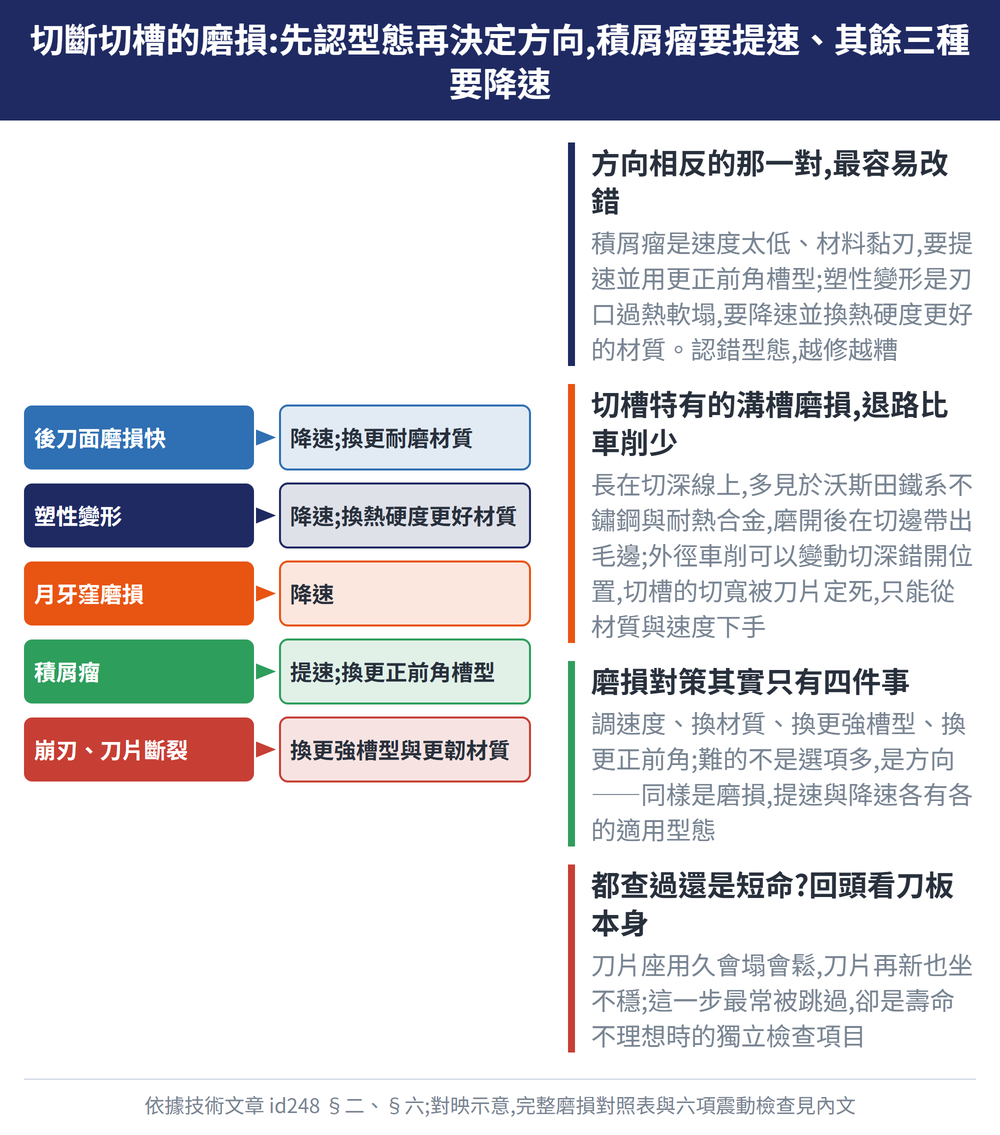

二、磨損：哪一種該提速，哪一種該降速？
依 Sandvik 技術資訊，磨損對策就四件事：調速度、換材質、換更強槽型、換更正前角；難在方向。
| 磨損型態 | 調整方向 | 為什麼 |
|---|---|---|
| 後刀面磨損快 | 降速；換更耐磨材質 | 硬質點磨擦刃口 |
| 塑性變形 | 降速；換熱硬度更好材質 | 刃口過熱軟塌 |
| 月牙窪磨損 | 降速 | 前刀面擴散帶走材料 |
| 積屑瘤 | 提速；換更正前角槽型 | 速度低，材料黏刃 |
| 崩刃 | 換更強槽型與更韌材質 | 刃口撐不住衝擊 |
| 刀片斷裂 | 換更強槽型；重查條件 | 負荷超出刃口 |
還有一種切槽特有的麻煩：溝槽磨損（notch wear），長在切深線上，多見於沃斯田鐵系不鏽鋼與耐熱合金，磨開後會在切邊帶出毛邊。外徑車削可變動切深錯開位置，切槽切寬被刀片定死，只能從材質與速度下手，選法見切斷切槽刀具怎麼選。
三、表面不良與毛邊：鋼件與鋁件不是同一題
依 Sandvik 技術資訊，鋁的表面品質差被單獨列為一類問題：鋁易黏刀、易長積屑瘤，光調切削條件解不掉，得選最鋒利的槽型並換鋁專用水溶性油。用鋼件思路修鋁件表面多半白忙。
| 症狀 | 可能原因 | 對策 |
|---|---|---|
| 槽壁刮傷、拉痕 | 切屑沒排掉、控制不良 | 換槽型；上高精度冷卻液刀具 |
| 表面粗糙度不穩 | 切削速度或進給不當 | 核對推薦值，別憑手感 |
| 刀痕明顯 | 夾持有問題 | 改短穩刀具；檢查夾持；用 Wiper 槽型 |
| 鋁件表面拉毛 | 槽型不夠鋒利 | 選最鋒利、切屑控制好的槽型 |
| 鋁件黏刀、積屑瘤 | 冷卻液不適合鋁 | 換鋁專用水溶性油 |
切斷中心的殘料與毛邊另有成因，屬進給時機，見切斷加工怎麼做。
四、斷屑不佳：切屑卡在自己開的槽裡
切屑得沿著剛切出的槽退出去，槽越深越窄退路越差。切屑擠在槽裡，先刮花槽壁，再頂壞刃口。依 Sandvik 技術資訊，對策四條。
| 對策 | 怎麼做 | 適用時機 |
|---|---|---|
| 提高進給 | 在推薦範圍內往上取 | 切屑細長帶狀捲不起來 |
| 改變槽型 | 換切屑控制強的槽型 | 進給到上限仍不斷屑 |
| 採用微停（步進） | 進給中短暫停頓，強制斷屑 | 深槽或仿形，切屑要夠短 |
| 高精度冷卻液 | 冷卻液打進刃口與切屑間 | 切屑堆在槽裡 |
斷屑槽怎麼把切屑導成 C 形，見車削切屑控制指南。用切槽刀仿形時，刀片半徑若不小於輪廓拐角半徑，接觸弧變大，同樣得靠微停把切屑弄短。
五、震動：六個檢查點，從最便宜的開始
震動的成因通常不只一個，排查卻有先後。依 Sandvik 技術資訊，震動檢查六項；先做不花錢的，再動切削條件，最後換刀具。
| 順序 | 可能原因 | 對策 |
|---|---|---|
| 1 | 刀具夾持偏差 | 重新校中心高 |
| 2 | 刀具懸伸過長 | 縮短刀具與工件懸伸 |
| 3 | 工件或刀具夾持鬆 | 改用更穩的夾持 |
| 4 | 刀具狀況不佳 | 檢查刃口與刀片座 |
| 5 | 切削速度或進給不當 | 核對推薦值再調 |
| 6 | 槽型不適合此工況 | 改用其他槽型 |
懸伸能多長、刀片沒坐正會怎樣，見切斷切槽的懸伸、刀柄與刀片定位。六項查完仍振，才輪到減震／抗震刀桿。
六、都查過了還是短命？別忘了刀板本身
壽命不理想時多數人先怪刀片或參數。依 Sandvik 技術資訊，刀板（刀柄）本身也是獨立檢查項目：刀片座用久會塌會鬆，刀片再新也坐不穩，這步最常被跳過。
| 檢查項目 | 怎麼判斷 | 對策 |
|---|---|---|
| 中心高 | 切到中心留殘料 | 重新對中心高 |
| 刀具與工件夾角 | 槽壁不垂直、單邊磨損 | 重新找正 |
| 刀板狀況 | 換新刀片仍鎖不緊 | 檢查刀片座，必要時換新 |
| 冷卻 | 刃口燒色、切屑變藍 | 上高精度冷卻液刀具 |
一般切槽、簧環槽與端面切槽的差異見切槽怎麼做。
七、常見問題 FAQ
Q：積屑瘤與塑性變形的對策為什麼相反？
積屑瘤是速度太低、材料黏刃，要提速並用更正前角槽型；塑性變形是刃口過熱軟塌，要降速並換熱硬度更好的材質。
Q：切槽的溝槽磨損為什麼特別難處理？
因為切寬由刀片寬度決定，無法像外徑車削那樣變動切深錯開位置，只能從材質與速度著手。
Q：鋁件表面不良該先調什麼？
先確認冷卻液是否為鋁專用水溶性油，並選最鋒利槽型；只調切削條件解決不了鋁的黏刀。
Q：切屑一直斷不掉，最先該試哪一項？
先在推薦範圍內提高進給，不行再換切屑控制強的槽型，最後才考慮微停與高精度冷卻液。
本主題的完整導讀見〈刀片選用完整導讀〉、〈排屑控制完整導讀〉與〈震動與顫振完整導讀〉。
發布日期：2026-08-09｜最後更新：2026-08-09
