槍鑽加工指南:結構、導引原理與使用要點
槍鑽是深孔加工的專用鑽頭,靠單刃自我導引、高壓內冷與外部 V 形溝排屑三件事一起運作,把深徑比推到一般麻花鑽做不到的範圍。它最擅長小中孔徑、又要求直線度的深孔。這篇說明它的結構四要素、為什麼能自己走直,以及現場最容易出事的起鑽環節。
一、槍鑽在深孔工法裡的位置
一般麻花鑽往深處鑽,會同時撞上兩個瓶頸:切屑得沿螺旋槽一路爬出來,愈深愈難;鑽頭在孔內沒有支撐,愈深愈容易走偏。
槍鑽(gun drill,單刃深孔鑽,以孔壁作為導引基準的深孔專用鑽頭)換一套邏輯解這兩件事。單刃自導引、高壓內冷與外部 V 形溝排屑三者搭配,把深徑比(L/D,孔深與孔徑的比值)推到遠高於一般麻花鑽的範圍。
它的強項是小中孔徑、同時要求直線度的深孔。與 BTA(Boring and Trepanning Association 深孔鑽系統,切屑走鑽桿內部、適合大孔徑深孔)的分工在孔徑大小:小中孔徑歸槍鑽,大孔徑要高效率則走 BTA,整體對照見深孔加工方法總覽。
孔還不算太深、麻花鑽仍撐得住時,先考慮啄鑽技巧與帶油孔鑽頭冷卻方式解析。內冷長鑽的做法另見油孔鑽深孔加工指南。

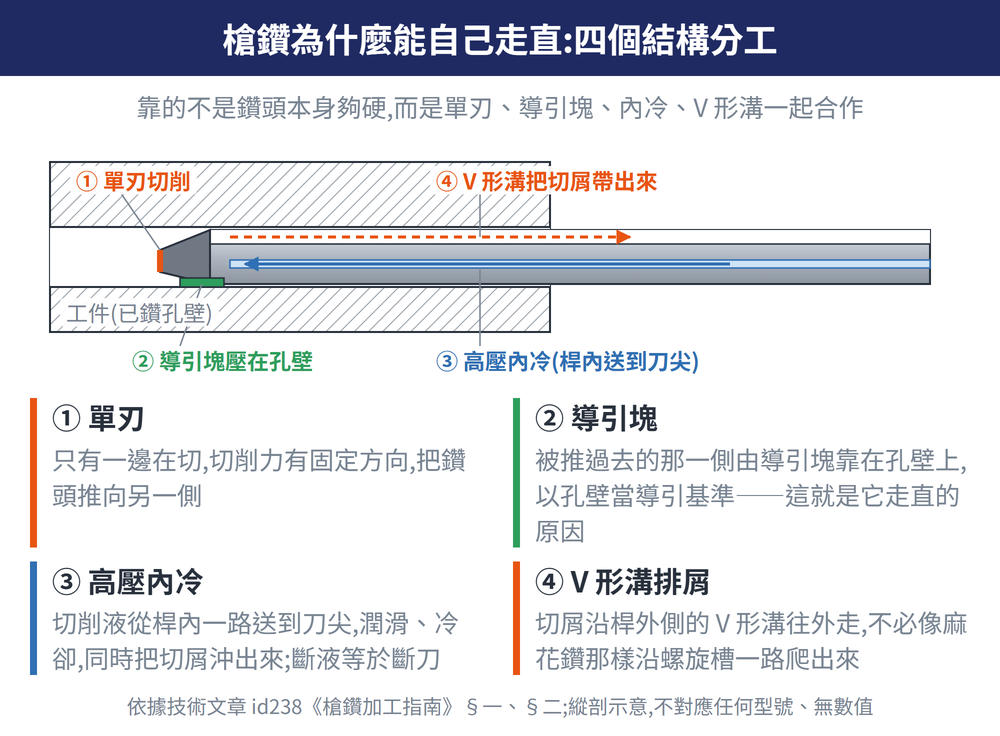

二、結構四要素:為什麼它能自己走直
槍鑽能自己走直,靠的不是鑽頭本身夠硬,而是四個結構分工合作。

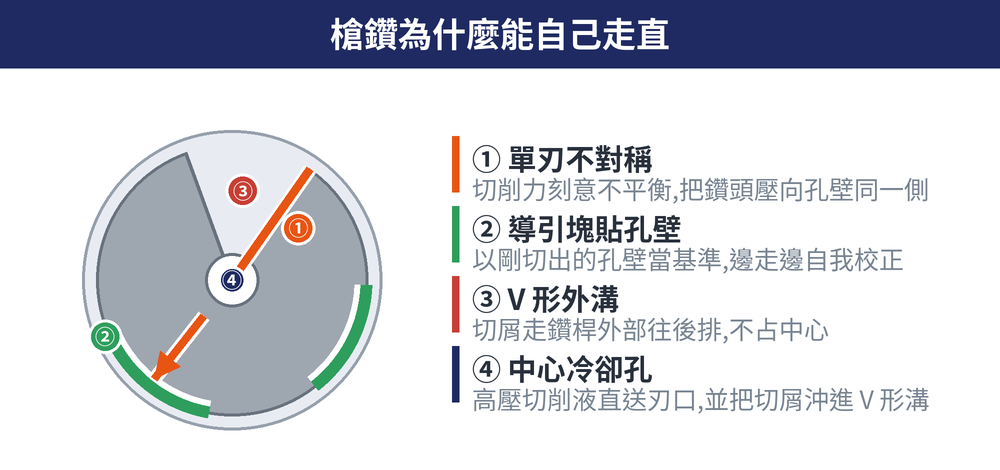

| 結構 | 作用 |
|---|---|
| 單刃不對稱刃形 | 只有一個切刃,切削力刻意不平衡,把鑽頭穩定壓向孔壁的同一側,受力方向不會亂跳 |
| 導引塊/支承墊(guide pad,壓在孔壁上的耐磨支承面) | 壓在剛切出來的孔壁上,以孔壁本身當導引基準,鑽頭邊走邊自我校正 |
| 鑽桿的 V 形外溝 | 切屑沿鑽桿外部的溝槽往後排出,切屑不走中心,鑽桿中心留給切削液 |
| 中心內冷孔 | 高壓切削液從中心直送刃口,一面冷卻刃口,一面把切屑沖進 V 形溝 |
上表為一般取向,以型錄或標準為準;非本站量測。
這四者缺一不可:導引基準來自孔壁,所以孔一旦成形就走得很直。也正因為如此,孔壁還沒形成的起鑽階段最脆弱。
三、起鑽關:襯套、端面與直線度檢測
槍鑽出事多半集中在起鑽與供液,而不是切削條件本身。現場最常交代的六項,先看起鑽這三項。
| 要點 | 做法 | 沒做到會怎樣 |
|---|---|---|
| 起鑽必須用導引襯套 | 先以導引襯套(bushing,起鑽用的精密導引套管)扶住鑽頭,鑽頭穿過襯套後才開始切削 | 孔壁尚未形成、導引塊無處可靠,直接下刀就會偏,整孔的直線度救不回來 |
| 工件端面先車平且垂直於孔軸 | 起鑽面先加工平整,並確認與孔軸垂直 | 斜面或凹凸面讓刃口單側先接觸,起鑽就帶著偏斜往下走 |
| 深孔累積偏差要分段檢測 | 依孔深分段量測位置與孔徑,不要只量入口 | 偏差是一路累積的,只看入口量不出深處的走偏;公差判讀見孔的精度怎麼提升 |
上表為一般取向,以型錄或標準為準;非本站量測。
四、供液關:斷液等於斷刀
第二個生死關是供液。走刀途中一旦斷液或停頓,鑽頭多半當場就報銷。
| 要點 | 做法 | 沒做到會怎樣 |
|---|---|---|
| 高壓切削液的壓力與流量要足 | 依鑽頭規格與孔深備足供液能力,開切前先確認出液正常 | 斷液等於斷刀,切屑立刻堵在 V 形溝內;油種比較見鑽孔切削油比較 |
| 轉速與進給要平順 | 全程連續進給,不中途停頓、不忽快忽慢 | 停頓處刃口與孔壁摩擦生熱,孔壁留下痕跡,導引塊也提早磨耗 |
| 退刀時不可停止供液 | 退刀全程維持供液,鑽頭完全退出後才停 | 殘留切屑夾在導引塊與孔壁之間,刮傷孔壁、也傷導引塊 |
上表為一般取向,以型錄或標準為準;非本站量測。
切削條件請依鑽頭規格與孔深自行試算,不要直接套用他人參數,算法見孔加工計算公式大全。已經發生的異常逐項排查見鑽頭加工異常排除指南。
五、選型範圍:深徑比、孔徑與典型場合
深孔不是只有一種做法,選錯工法的代價很高。先看三種工法各自守的範圍。
| 工法 | 深徑比取向 | 孔徑範圍 | 典型場合 |
|---|---|---|---|
| 麻花鑽＋啄鑽 | 最低,超過就該換工法 | 小至中 | 一般孔與少量偏深的孔,設定方式見啄鑽技巧 |
| 槍鑽 | 高,遠高於一般麻花鑽 | 小中孔徑 | 要求直線度的深孔,如油路孔、模具冷卻水路;小徑場合見小徑油孔鑽加工指南 |
| BTA | 高,並以單位時間的切除效率見長 | 大孔徑 | 大孔徑、量產型深孔,對節拍要求高的場合 |
上表為一般取向,以型錄或標準為準;非本站量測。
六、運作方式:排屑路徑與設備需求
範圍選定之後,再看三者實際怎麼把切屑帶出來、各需要什麼設備。
| 工法 | 排屑方式 | 設備需求 |
|---|---|---|
| 麻花鑽＋啄鑽 | 靠螺旋槽,再以分段退刀幫忙斷屑排屑 | 一般工具機即可,不需專用設備 |
| 槍鑽 | 高壓切削液從中心送入,切屑沿外部 V 形溝往後排 | 需要高壓供液系統與導引襯套 |
| BTA | 切削液從鑽桿外側進入,切屑改走鑽桿內部帶出 | 需要專用深孔機與端面密封裝置 |
上表為一般取向,以型錄或標準為準;非本站量測。
一句話分工:孔徑小又要直,走槍鑽;孔徑大又要快,走 BTA;深度還沒到門檻,麻花鑽加啄鑽就夠。三者的門檻與取捨見深孔加工方法總覽。
最後更新:2026-08-08
七、常見問題 FAQ
Q:槍鑽一定要用導引襯套起鑽嗎?
起鑽階段一定要,因為導引塊得壓在孔壁上才有導引基準。孔壁還沒形成就直接下刀,偏掉之後救不回來。
Q:切削液中途壓力掉下來會怎樣?
切屑會立刻堵在 V 形溝裡,鑽頭多半當場損壞,斷液等於斷刀。壓力與流量請依鑽頭規格與孔深備足,油種比較見鑽孔切削油比較。
Q:槍鑽和 BTA 該怎麼選?
主要看孔徑:小中孔徑走槍鑽,大孔徑要高效率走 BTA。整體對照見深孔加工方法總覽。
Q:深孔鑽偏了,通常是哪裡出問題?
多半在起鑽:襯套已磨耗、端面不平或不垂直、鑽頭進襯套時本身就有偏擺。逐項排查見鑽頭加工異常排除指南。
本主題的完整導讀見〈排屑控制完整導讀〉與〈孔加工精度完整導讀〉。
