P 類鋼料加工指南：碳鋼、合金鋼、模具鋼
P 類（鋼）是 ISO 513 中涵蓋最廣、最常加工的被削材群，包含碳鋼、合金（調質／滲碳／氮化）鋼，以及退火或預硬態的模具鋼與合金工具鋼。其硬度範圍從軟黏的低碳鋼到高強度調質鋼差異極大：退火／預硬態好切削，經淬火硬化（HRC45+）後則改歸 H 群——同一鋼料常依硬度狀態「雙邊登錄」。本文整理實務常用牌號與選刀方向；總覽見〈ISO 被削材分類總論〉。

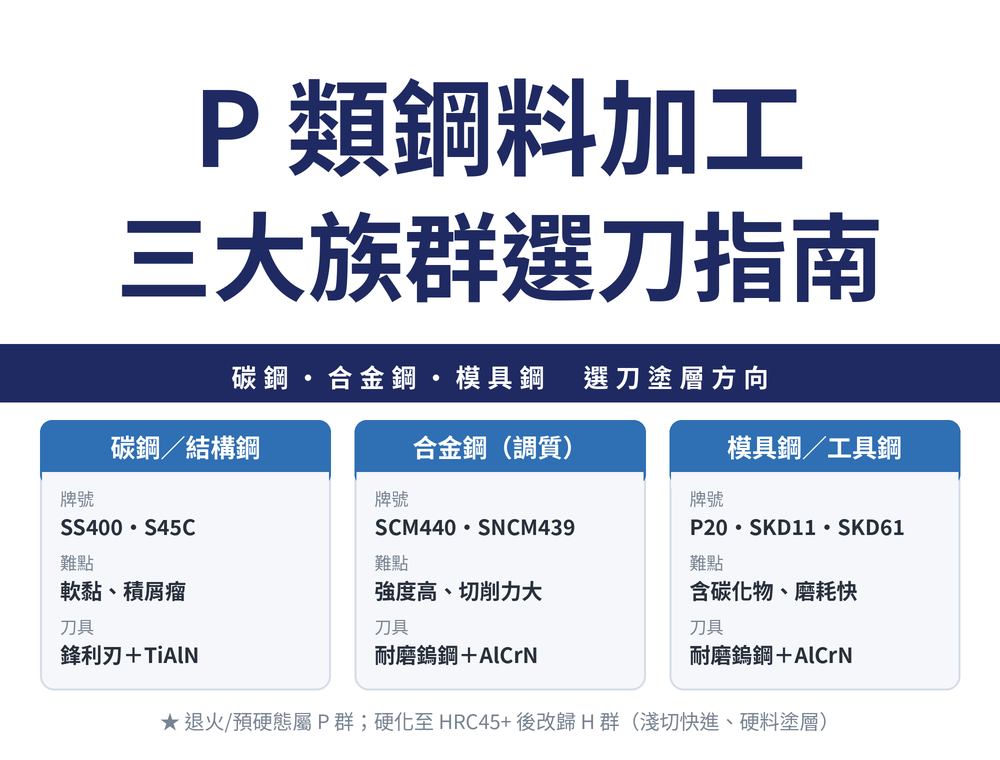

P 類鋼料涵蓋範圍
| 項目 | 說明 |
|---|---|
| 碳鋼／結構鋼 | 低碳的 SS400、型鋼，中碳的 S45C。 |
| 合金鋼（調質／滲碳／氮化） | 鉻鉬調質鋼 SCM440（≈4140）、鎳鉻鉬高強度鋼 SNCM439（≈4340）、滲碳用 SCM415/420、氮化鋼 SACM645。 |
| 模具鋼／合金工具鋼（退火或預硬態） | 預硬 P20、冷作 SKD11/DC53、熱作 SKD61/DHA-WORLD、不鏽模具鋼 Stavax，以及俗稱紅十字／綠十字的合金工具鋼（油鋼）。硬化後（HRC45+）改見 H 群。 |
加工難點
| 項目 | 說明 |
|---|---|
| 軟鋼黏刀 | 低碳鋼與滲碳／氮化前的軟態，延展性高、易生積屑瘤與毛邊。 |
| 合金調質鋼切削力大 | SCM440、SNCM439 強度高，刀具負荷與發熱明顯。 |
| 工具鋼／模具鋼磨耗 | 含鉻、釩等碳化物（SKD11、DC53），刀具磨耗快。 |

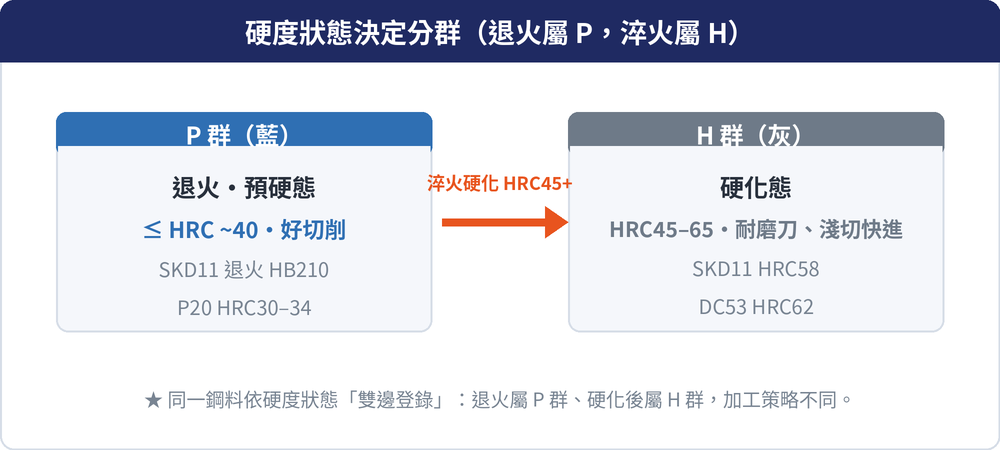

退火屬 P、淬火屬 H：硬度狀態雙邊登錄
同一鋼料在退火／預硬態時硬度低、好切削，屬 P 群；淬火硬化至 HRC45+ 後硬度大增，改歸 H 群，需改用耐磨刀具、淺切快進與硬料專用塗層。選刀時要同時看「材料家族」與「目前硬度狀態」。
代表牌號對照表（以退火／供應態加工）
| 牌號 | 類型 | 典型硬度（加工態） | 主要加工難點 | 刀具／塗層方向 |
|---|---|---|---|---|
| SS400／型鋼 | 低碳結構鋼 | ~HB120–160 | 軟黏、積屑瘤、毛邊 | 鋒利刃、TiAlN、足量冷卻 |
| S45C | 中碳鋼 | ~HB170–200 | 通用、略黏 | 通用鎢鋼/HSS、TiN/TiAlN |
| SCM440（≈4140） | 鉻鉬合金調質鋼 | ~HB280–320 | 強度高、切削力大 | 耐磨鎢鋼、AlCrN |
| SNCM439（≈4340） | 鎳鉻鉬高強度鋼 | ~HB290–340 | 強度更高、發熱大 | 耐磨鎢鋼、AlCrN、降低 vc |
| SCM415／420 | 滲碳用鉻鉬鋼 | 滲碳前 ~HB150–200 | 滲碳前軟黏；滲碳後表面硬 | 滲碳前通用刀；滲碳後見 H 群 |
| SACM645 | 氮化鋼 | 氮化前 ~HB250–300 | 氮化前調質硬度；氮化後表硬層 | 氮化前耐磨刀；氮化後表層見 H 群 |
| P20／718 | 預硬塑膠模具鋼 | ~HRC30–34（預硬） | 預硬態可直接加工；含硫易切型佳 | 鎢鋼、AlCrN |
| SKD11／DC53 ★ | 冷作模具鋼（退火） | ~HB210–250 | 高鉻／釩碳化物→刀具磨耗快 | 耐磨鎢鋼＋AlCrN |
| SKD61／DHA-WORLD ★ | 熱作模具鋼（退火） | ~HB200 | 韌、黏 | 鎢鋼、TiAlN |
| Stavax ★ | 不鏽模具鋼（退火） | ~HB190 | 抗蝕、略黏（不鏽特性） | 鋒利鎢鋼、AlCrN |
| 紅十字／綠十字 ★ | 合金工具鋼・油鋼（退火） | 退火 ~HB200 | 含碳化物→刀具磨耗 | 耐磨鎢鋼、AlCrN |
★ 標記者硬化至 HRC45+ 後屬 H 群，加工策略不同（淺切快進、硬料專用塗層），屆時見〈H 高硬度鋼〉篇；同一鋼料依硬度狀態雙邊登錄。
合金鋼補充（實務常用）
合金鋼是 P 群最常見的高強度族群：SCM440（≈4140）、SNCM439（≈4340）多以調質態供應，強度高、切削力大，需耐磨刀具與 AlCrN 塗層並適度降低切削速度。滲碳鋼（SCM415/420）、氮化鋼（SACM645）在「表面硬化處理前」屬軟態、按 P 群加工，處理後表面高硬度層的後續精修則歸 H 群。合金工具鋼／油鋼（紅十字、綠十字等）與冷／熱作模具鋼同理：退火態屬 P，硬化後屬 H。
加工難點與對策
依鋼料類型與硬度狀態調整刀具與參數：軟鋼重防積屑瘤、合金調質鋼重控切削力、工具／模具鋼重防磨耗。
刀具材質與塗層方向
一般碳鋼可用鎢鋼或高速鋼（HSS）、搭配 TiN／TiAlN；合金調質鋼、工具／模具鋼建議耐磨鎢鋼＋AlCrN／nano 塗層。塗層與材質的完整選擇，請見〈切削刀具材料分類〉。
切削策略要點
| 項目 | 說明 |
|---|---|
| 切削速度 | 硬度越高、切削速度越低；軟鋼可較高速以抑制積屑瘤。 |
| 冷卻 | 軟鋼足量冷卻減少黏附；合金／模具鋼兼顧排熱與刀具壽命。 |
| 策略 | 優先順銑；硬度高時降低切深、提高剛性。具體 vc／fz 數值請參閱〈立銑刀切削條件計算指南〉。 |
常見問題 FAQ
P 類鋼料包含哪些？
碳鋼（S45C／SS400）、合金鋼（SCM440、SNCM439、滲碳鋼、氮化鋼）、退火／預硬態模具鋼與合金工具鋼（P20、SKD11/DC53、SKD61、Stavax、紅十字／綠十字）。硬化至高硬度後改歸 H 群。
實務上常用的合金鋼有哪些？
最常見為鉻鉬調質鋼 SCM440（≈4140）與鎳鉻鉬鋼 SNCM439（≈4340）；另有滲碳用 SCM415/420 與氮化鋼 SACM645。調質鋼強度高，需耐磨刀具與 AlCrN、適度降速。
模具鋼（SKD11、DC53、P20…）算 P 還是 H？
看加工當下硬度狀態。退火／預硬態（如 P20、退火 SKD11）屬 P 群；淬火硬化（HRC45+，如 SKD11 HRC58、DC53 HRC62）屬 H 群。同一鋼料依狀態雙邊登錄。
軟鋼（SS400）為什麼會黏刀、毛邊多？
低碳鋼延展性高、易生積屑瘤。用鋒利刃口、TiAlN 塗層、足量冷卻並適度提高切削速度可改善。
知道要加工什麼,但不確定該配哪一種刀?
加 LINE 告訴我們材料、硬度與加工方式,我們幫你配刀種、材質與規格。
也可以先看 切削刀具現貨品項。
本篇屬〈被加工材料完整導讀:先認出手上這塊是什麼,再對到該用什麼刀〉這條線,整條線該從哪讀到哪見該篇。
延伸閱讀
| 項目 |
|---|
| ISO 被削材分類總論：六大群與選刀方向 |
| M 類不鏽鋼加工指南 |
| H 類高硬度鋼加工指南 |
| 刀具材料系列分類：P／M／K／N／S／H 選刀指南 |
| 立銑刀切削條件計算指南 |
