M類不鏽鋼加工指南:沃斯田鐵、麻田散鐵、雙相 ｜ CNC57
不鏽鋼是 ISO 513 中的 M 群（刀片色標：黃），因為高耐蝕、外觀佳而應用極廣，但也是公認「不好切」的一群。它的麻煩主要來自三件事：加工硬化嚴重、黏刀（積屑瘤）、導熱差。其中又以「加工硬化」最關鍵——刀具一停留或淺切摩擦，表層就會快速硬化，讓後續更難切、刀具更快磨耗。本文整理不鏽鋼五大系列的特性、代表牌號與選刀方向；分類總覽見〈ISO 被削材分類總論〉。
不鏽鋼五大系列與加工性

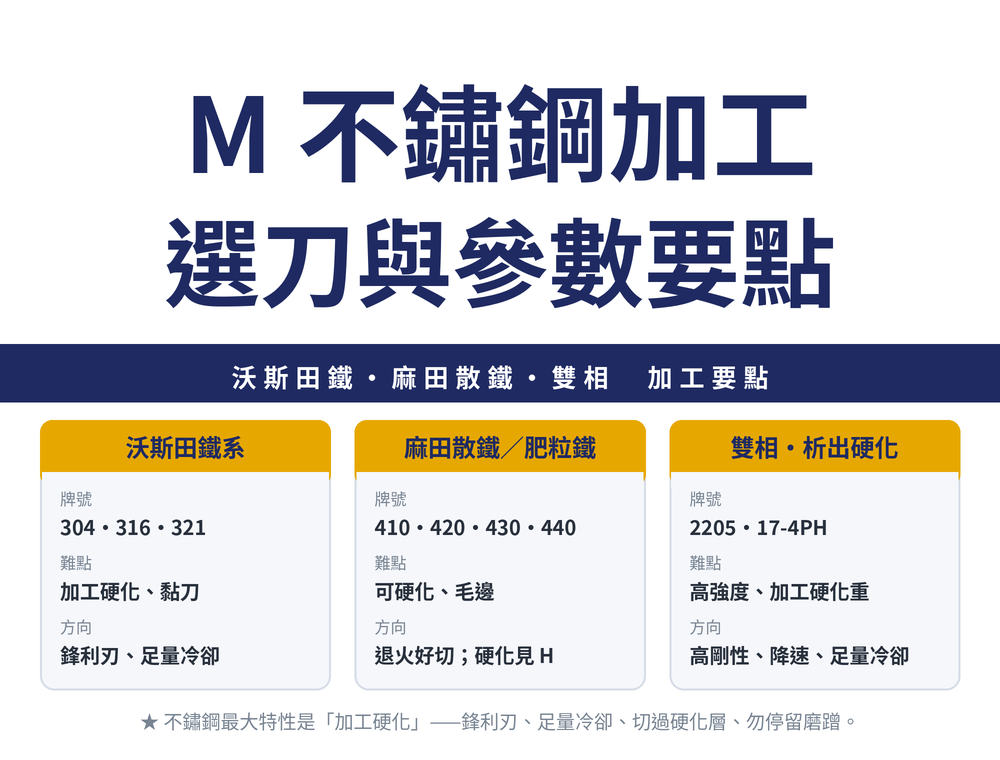

| 系列 | 代表牌號 | 特性 | 主要加工難點 | 刀具／參數方向 |
|---|---|---|---|---|
| 沃斯田鐵系（Austenitic） | 304、316/316L、321 | 非磁、耐蝕佳、韌性高 | 加工硬化嚴重、黏刀／積屑瘤、導熱差 | 鋒利刃、正前角、足量冷卻、勿停留、TiAlN/AlCrN |
| 肥粒鐵系（Ferritic） | 430、409 | 磁性、價廉、中耐蝕 | 較易切，但毛邊多 | 通用鎢鋼、鋒利刃、注意去毛邊 |
| 麻田散鐵系（Martensitic） | 410、420、440C | 可熱處理硬化、磁性 | 退火態好切；硬化後 HRC 高 → 近 H 群 | 退火態加工；硬化後耐磨刀＋AlCrN |
| 雙相不鏽鋼（Duplex） | 2205、2507 | 高強度、高耐蝕 | 加工硬化更嚴重、切削力大、發熱 | 高剛性、鋒利刃、大量冷卻、降低 vc |
| 析出硬化（PH） | 17-4PH（630） | 高強度 | 強度高、發熱大 | 耐磨鎢鋼＋AlCrN、適度降速 |
實務上以沃斯田鐵系（304/316）最常見，也最會加工硬化、黏刀；雙相更硬更韌、難度最高；肥粒鐵相對好切；麻田散鐵則要看硬度狀態（退火屬 M、淬火硬化後接近 H 群）。
加工難點：加工硬化是關鍵

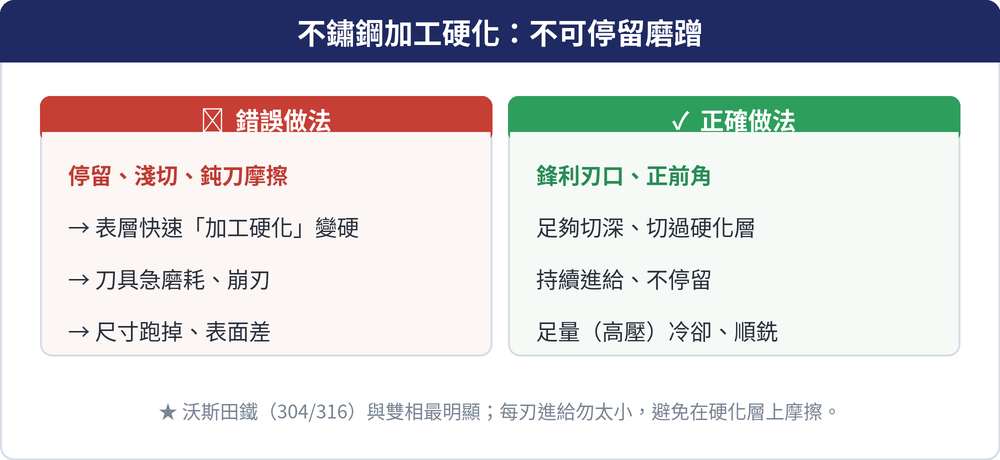

不鏽鋼（尤其沃斯田鐵與雙相）只要停留、淺切、或用鈍刀摩擦，表層就會快速「加工硬化」變硬，接著刀具急速磨耗、崩刃、尺寸跑掉。正確做法是用鋒利刃口、給足切深切過硬化層、持續進給不停留，並足量冷卻。
另外兩個難點：黏刀／積屑瘤——不鏽鋼韌、易黏，需鋒利刃口、正前角與適中（不可太低）的切削速度抑制積屑瘤；導熱差——熱量集中在刀尖，需足量（高壓）冷卻並適度降速，保護刃口。
刀具材質與塗層方向
不鏽鋼以鎢鋼（Carbide）＋ PVD 塗層為主：常用 TiAlN／AlCrN／AlTiN，兼顧耐熱與抗黏。刃口要鋒利、帶正前角以降低切削力與積屑瘤；薄壁或斷續切削時提高刀具與夾持剛性。塗層與材質的完整選擇，請見〈切削刀具材料分類〉。
切削策略要點
- 切削速度：比一般碳鋼略低；太低反而易生積屑瘤、太高則刀尖過熱，取適中區間。
- 進給：每刃進給要足夠，確保切到加工硬化層下方；勿用太小進給在表層摩擦。
- 冷卻：足量、最好高壓冷卻，把熱與切屑帶走，保護刃口。
- 策略：優先順銑、持續進給不停留；薄壁件提高剛性、分層輕切。具體 vc／fz 數值請參閱〈立銑刀切削條件計算指南〉。
Q：不鏽鋼最難加工的點是什麼？
A：加工硬化，尤其沃斯田鐵（304/316）與雙相。刀具一停留、淺切或鈍刀摩擦，表層就快速變硬，導致刀具急磨耗、崩刃。要用鋒利刃口、足夠切深切過硬化層、持續進給並足量冷卻。
Q：加工 304／316 要注意什麼？
A：用鋒利刃口、正前角的鎢鋼＋AlCrN/TiAlN 塗層；切削速度取適中、每刃進給足夠、持續進給不停留；足量（高壓）冷卻、優先順銑，避免在硬化層上摩擦。
Q：麻田散鐵不鏽鋼（420／440）算 M 還是 H？
A：看硬度狀態。退火態屬 M 群、好切；經淬火硬化到高 HRC 後，加工性接近 H 群，需改用耐磨刀具與硬料塗層、淺切快進。
Q：不鏽鋼為什麼容易黏刀、產生積屑瘤？
A：不鏽鋼韌、導熱差又易加工硬化，切屑容易黏在刃口形成積屑瘤。用鋒利刃口、正前角、適中（不可過低）切削速度與足量冷卻，可有效抑制。
