車削刀具選擇流程:從工件到刀片的六步決策順序
車削選型有固定順序:由外而內、由粗到細。工件與加工條件是輸入,刀片牌號是最後的輸出。順序錯了,後面每一步都在補救。本文把選型拆成六步,並列出每一步最容易踩的坑。

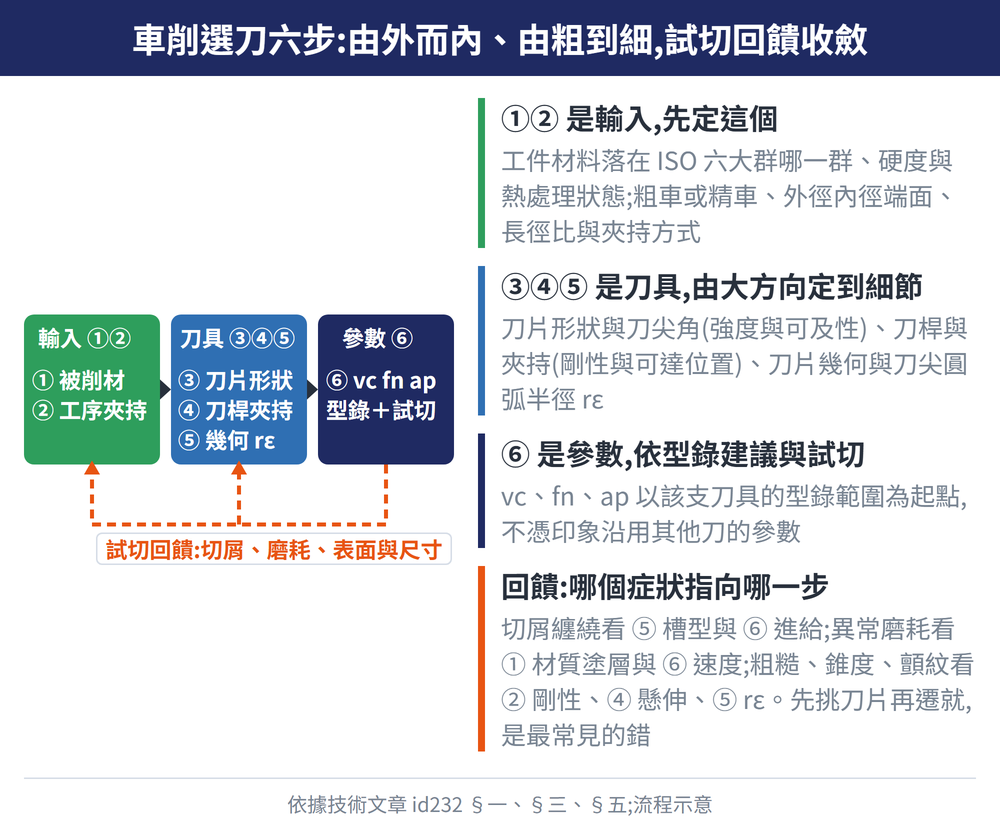

一、三十秒看懂順序
六步分成三段，最後用試切回饋收斂。
| 階段 | 做什麼 | 一句話 |
|---|---|---|
| 輸入 ①② | 工件材料、工序與夾持 | 別倒過來，先定這個 |
| 刀具 ③④⑤ | 刀片形狀、刀桿、幾何與 rε | 由大方向定到細節 |
| 參數 ⑥ | vc、fn、ap | 依型錄建議與試切 |
| 回饋 | 看切屑、磨耗、表面與尺寸 | 收斂不是一次到位 |
二、為什麼選型要有順序
最常見的錯誤是「先挑刀片、再回頭遷就」。刀片先定了,刀桿、夾持與切削條件就只能將就。
正確順序是由外而內、由粗到細:工件材料與加工條件是輸入,刀片牌號是最後的輸出。前面每一步都在縮小後面的選擇範圍。
順序顛倒的結果是刀具壽命離散、尺寸不穩、表面時好時壞,問題排不完。症狀對照見車削加工故障排除指南。

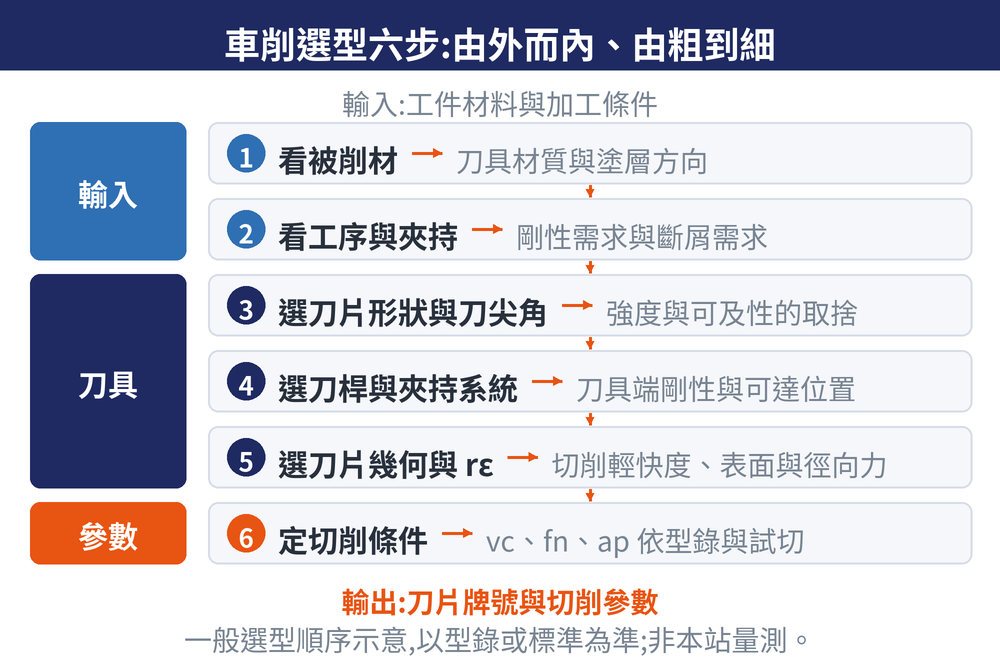

三、六步決策順序
每一步只回答一個問題,答完才往下一步。
| 步驟 | 決定什麼 | 看哪些條件 |
|---|---|---|
| ① 看被削材 | 刀具材質與塗層方向 | 落在 ISO 六大群哪一群、硬度與熱處理狀態 |
| ② 看工序與夾持 | 剛性需求與斷屑需求 | 粗車或精車、外徑內徑端面、長徑比與夾持方式 |
| ③ 選刀片形狀與刀尖角 | 強度與可及性的取捨 | 要車的輪廓形狀、餘偏角需求 |
| ④ 選刀桿與夾持系統 | 刀具端剛性與可達位置 | 刀桿型式與斷面、懸伸長度、孔徑與深度限制 |
| ⑤ 選刀片幾何與 rε | 切削輕快度、表面與徑向力 | 正負前角、斷屑槽型、刃口修磨型式、rε 大小 |
| ⑥ 定切削條件 | 實際下刀的三個參數 | vc、fn、ap,依型錄建議範圍與試切收斂 |
幾個名詞:六大群指 P、M、K、N、S、H,見ISO 被削材分類;長徑比是工件伸出長度相對直徑的比值;rε 是刀尖圓弧半徑,見刀尖圓弧半徑。
①②是輸入,③④⑤是刀具,⑥是參數。前兩步沒問清楚,後面四步都是猜的。刀片型號見ISO 車削刀片規範與型號,刀桿見外徑車刀桿選擇指南。
四、每一步最容易踩的坑
選型出錯多半不是選錯型號,而是某一步被跳過。
| 步驟 | 常見錯誤 | 後果 |
|---|---|---|
| ① 被削材 | 只看材料名稱,沒看熱處理狀態 | 塗層材質選錯,磨耗異常、壽命遠低於預期 |
| ② 工序與夾持 | 忽略長徑比,細長件照一般件選刀 | 工件被徑向力推開,車出錐度、尺寸飄移 |
| ③ 刀片形狀 | 為了強度一律用大刀尖角 | 輪廓與清角車不進去,或側面干涉工件 |
| ④ 刀桿與夾持 | 懸伸取得比需要的長 | 震動與顫紋,內徑車削尤其明顯 |
| ⑤ 幾何與 rε | 為了表面品質,rε 一律取大 | 徑向力上升,細長件被推得更開 |
| ⑥ 切削條件 | 憑印象套上次的參數 | 壽命離散、同批件品質不穩,難以歸因 |
六個坑有個共通點:都是跳過前一步、直接跳到刀片的結果。磨耗型態的判讀見刀具磨耗型態與對策。
五、試切後怎麼回頭修
選型不是一次到位,是收斂過程。第一次試切後看三件事。
| 試切後觀察 | 哪一步沒選對 | 回頭修正 |
|---|---|---|
| 切屑纏繞、過長或粉碎 | ⑤ 槽型與工序不合,或 ⑥ 進給落在斷屑範圍外 | 先調 fn,再換槽型 |
| 異常磨耗、崩損、積屑 | ① 材質塗層方向不對,或 ⑥ 切削速度不在區間 | 依磨耗型態反推材質與塗層 |
| 粗糙、錐度、毛邊、顫紋 | ② 剛性不足、④ 懸伸過長,或 ⑤ rε 與進給不搭 | 先縮短懸伸,再檢討 rε |
切屑形狀看的是斷屑槽對不對,磨耗型態看的是材質塗層對不對。兩者指向不同步驟,不要混在一起改。切屑判讀見車削切屑控制指南。
本篇不給具體參數值,vc、fn、ap 一律依型錄與試切決定,換算見車削加工計算公式,設定邏輯見車削切削條件指南。
本文各表為典型取向,請以型錄或標準為準;非本站量測。
本主題的完整導讀見〈車削刀路完整導讀〉。
六、常見問題 FAQ
Q:六步一定要照順序走嗎?
是。前一步的答案是後一步的輸入,跳步等於用猜的縮小範圍。熟練後速度會很快,但順序不變。
Q:手邊已經有刀片了,可以反過來選嗎?
可以先用,但要清楚這是妥協。仍建議照六步跑一次,確認這片刀片的材質、形狀與 rε 落在需求範圍內。
Q:粗車和精車的選型順序一樣嗎?
順序一樣,權重不同。粗車在③④偏向強度與剛性,精車在⑤偏向刃口與 rε。
Q:切削條件要去哪裡查?
以該支刀具的型錄建議範圍為起點,再用試切收斂,不要憑印象沿用其他刀的參數。
本主題的完整導讀見〈刀具壽命與磨耗完整導讀〉與〈刀片選用完整導讀〉。
